Die Werkstückoberfläche beeinflusst die Leistung von Magnetspannsystemen erheblich: Materialzusammensetzung, Oberflächenbeschaffenheit und Sauberkeit bestimmen direkt, wie viel Magnetkraft tatsächlich auf das Werkzeug oder Werkstück übertragen wird. Selbst ein hochwertiges Magnetspannsystem liefert nur dann zuverlässige Ergebnisse, wenn die Kontaktfläche die richtigen Eigenschaften mitbringt. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um Oberfläche und magnetisches Spannen.

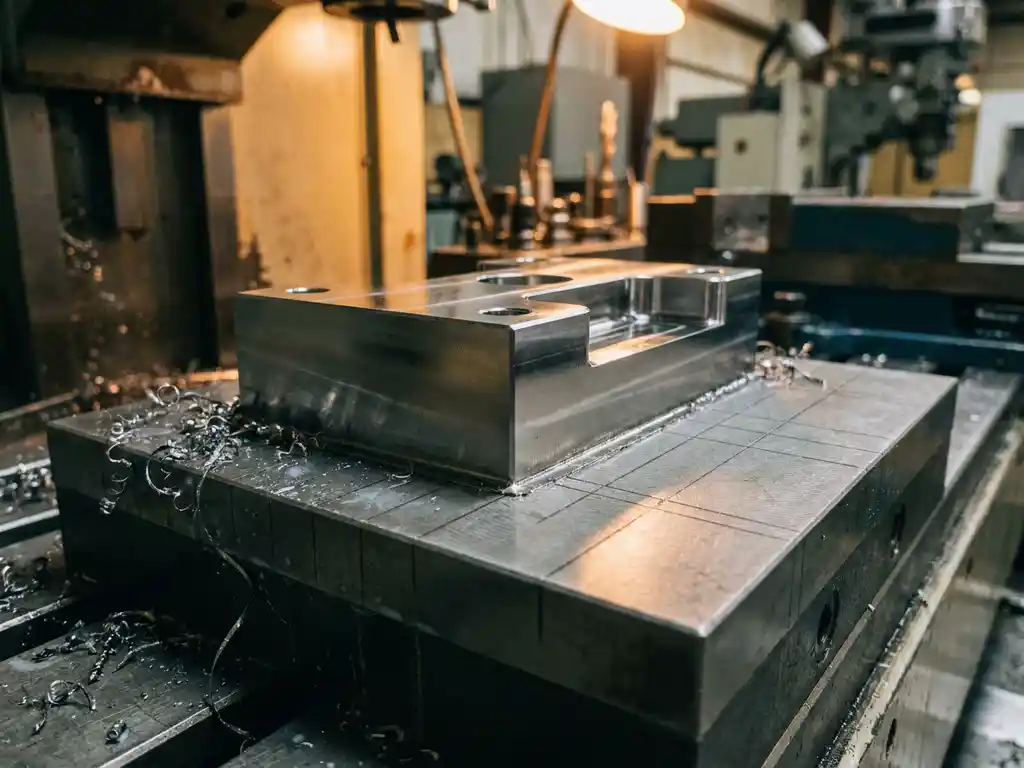

Welche Oberflächeneigenschaften beeinflussen die Magnetkraft am stärksten?
Die Magnetkraft hängt vor allem vom Material, der Ebenheit und der Rauheit der Oberfläche ab. Ferromagnetische Werkstoffe wie Stahl leiten den Magnetfluss gut und ermöglichen hohe Haltekräfte. Schon geringe Abweichungen in der Ebenheit oder eine zu raue Oberfläche vergrößern den Luftspalt zwischen Magnet und Werkstück und reduzieren die übertragbare Kraft deutlich.
Der Luftspalt ist der entscheidende Faktor: Bereits ein Spalt von einem Millimeter kann die Magnetkraft um mehr als die Hälfte verringern. Deshalb gilt: Je planer und glatter die Kontaktfläche, desto effizienter arbeitet das magnetische Spannsystem. Empfohlen wird in der Regel eine Oberflächenrauheit von Ra 1,6 µm oder besser sowie eine Ebenheit, die auf den gesamten Spannbereich abgestimmt ist.
Auch die Wandstärke des Werkstücks spielt eine Rolle. Ist das Material zu dünn, sättigt der Magnetfluss das Material und kann nicht vollständig übertragen werden, was die Haltekraft ebenfalls begrenzt. Hersteller von Magnetspannsystemen geben daher Mindestdicken für das zu spannende Material an, die unbedingt einzuhalten sind.
Was passiert bei Oberflächenbeschichtungen oder Rostschutzschichten?
Oberflächenbeschichtungen wie Lack, Galvanik oder Rostschutzschichten wirken als nicht-magnetische Zwischenschicht und vergrößern den effektiven Luftspalt zwischen Magnet und Werkstück. Das reduziert die Magnetkraft spürbar, auch wenn die Schicht nur wenige Zehntel Millimeter dünn ist. Je dicker die Beschichtung, desto stärker der Kraftverlust.
Dünne Ölschutzfilme oder Korrosionsschutzöle, wie sie in der Metallverarbeitung häufig eingesetzt werden, verhalten sich ähnlich. Sie verhindern direkten Metallkontakt und mindern die Halteleistung. In vielen Fällen reicht es, die Kontaktfläche vor dem Spannen sauber abzuwischen, um diesen Effekt zu beseitigen.
Bei dauerhaften Beschichtungen wie Pulverlack oder Hartchrom muss die Tragfähigkeit des Magnetspannsystems entsprechend neu bewertet werden. Hier empfiehlt sich eine Rücksprache mit dem Systemhersteller, um sicherzustellen, dass die verbleibende Haltekraft für die jeweilige Anwendung noch ausreicht und keine Sicherheitsrisiken entstehen.
Wie wirkt sich Oberflächenverschmutzung auf Magnetspannsysteme aus?
Verunreinigungen wie Späne, Staub, Kühlmittelrückstände oder Ölfilme auf der Kontaktfläche vergrößern den Luftspalt und schwächen die Magnetkraft erheblich. Selbst feine Partikel können dazu führen, dass das Werkstück nicht vollflächig aufliegt, was sowohl die Haltekraft als auch die Positioniergenauigkeit beeinträchtigt.
Besonders kritisch sind metallische Späne: Sie können sich im Magnetfeld ansammeln und die Oberfläche dauerhaft verkratzen oder beschädigen. Im schlimmsten Fall entstehen Unebenheiten, die das Problem bei jedem weiteren Spannvorgang verschlimmern. Eine regelmäßige Reinigung der Spannflächen ist daher keine optionale Maßnahme, sondern eine Grundvoraussetzung für einen sicheren Betrieb.
Ein einfaches Reinigungsprotokoll vor jedem Werkzeugwechsel, das die Kontaktflächen von Magnet und Werkstück umfasst, verbessert die Systemleistung nachhaltig und verlängert die Lebensdauer der Spannkomponenten. Auch die regelmäßige Inspektion der Magnetoberfläche selbst auf Ablagerungen oder Beschädigungen gehört zur guten Praxis.
Welche Mindestanforderungen stellt eine Werkstückoberfläche für zuverlässiges Magnetspannen?
Für zuverlässiges magnetisches Spannen muss die Werkstückoberfläche aus einem ferromagnetischen Material bestehen, eine ausreichende Wandstärke aufweisen, eben und sauber sein sowie eine Rauheit von idealerweise Ra 1,6 µm oder besser haben. Beschichtungen sollten so dünn wie möglich sein oder auf der Kontaktfläche vermieden werden.
Konkret bedeutet das für die Praxis:
- Material: Ferromagnetischer Stahl mit ausreichendem Eisengehalt, keine Aluminium-, Kupfer- oder Edelstahllegierungen mit geringer Permeabilität
- Wandstärke: Mindestens so dick, dass der Magnetfluss vollständig aufgenommen werden kann, typischerweise mindestens 20 bis 30 mm bei Standard-Magnetplatten
- Ebenheit: Abweichungen von weniger als 0,05 mm über die gesamte Kontaktfläche sind anzustreben
- Rauheit: Ra 1,6 µm oder feiner für optimale Kraftübertragung
- Sauberkeit: Keine Öle, Späne, Lacke oder Korrosionsprodukte auf der Kontaktfläche
Werden diese Anforderungen erfüllt, arbeitet ein Magnetspannsystem stabil, wiederholgenau und sicher. Abweichungen sollten immer mit dem Systemlieferanten abgestimmt werden, da die Auswirkungen je nach Systemtyp und Anwendung unterschiedlich stark ausfallen.
Wann ist ein Magnetspannsystem nicht die richtige Wahl?
Ein Magnetspannsystem ist nicht geeignet, wenn das Werkstück aus nicht-ferromagnetischen Materialien wie Aluminium, Messing, Kupfer oder austenitischem Edelstahl besteht. Diese Materialien leiten den Magnetfluss nicht und können daher keine Haltekraft aufbauen. Auch sehr dünne Werkstücke oder solche mit stark unebenen Kontaktflächen schließen den Einsatz von Magnetspanntechnik in der Regel aus.
Weitere Situationen, in denen andere Spannsysteme besser geeignet sind:
- Werkstücke mit dauerhaften, dicken Beschichtungen, die nicht entfernt werden können
- Anwendungen, bei denen starke Erschütterungen oder Vibrationen die Haltekraft gefährden könnten
- Prozesse, bei denen das Werkstück während der Bearbeitung starken Querkräften ausgesetzt ist, die über die Magnetkraft hinausgehen
- Umgebungen mit extremen Temperaturen, die die Magnetisierung dauerhaft beeinflussen
In solchen Fällen bieten hydraulische oder mechanische Spannsysteme oft die zuverlässigere Alternative. Die Wahl des richtigen Spannsystems hängt immer von der Kombination aus Werkstückgeometrie, Material, Prozessanforderungen und Sicherheitsanforderungen ab.
Wie EAS Change Systems bei magnetischen Spannsystemen unterstützt
Wir bei EAS Change Systems bieten umfassende Lösungen für das schnelle und zuverlässige Spannen von Werkzeugen und Formen, abgestimmt auf die spezifischen Anforderungen Ihrer Produktion. Unsere Magnetic Pressmag LP und SP Systeme nutzen Magnettechnologie, um Formen in Spritzgießmaschinen sicher und effizient zu fixieren. Ergänzend dazu bieten wir hydraulische Spannsysteme der Serien MOD, ELY und HECS als leistungsstarke Alternative, wenn die Oberflächeneigenschaften oder Materialien den Einsatz von Magnetspanntechnik nicht erlauben.
Unsere Lösungen sind sowohl für die Integration in bestehende Anlagen als auch für den OEM-Einsatz in neuen Maschinen ausgelegt. Was uns auszeichnet:
- Breites Produktportfolio: Adaptive Spannsysteme, Magnetspannplatten und hydraulische Klemmen für unterschiedlichste Anwendungen
- Anwendungstechnik: Unsere Ingenieure analysieren Ihre Werkstückoberflächen und empfehlen das passende System
- ROI-Berechnung: Wir zeigen konkret, wie sich der Wechsel auf Ihre Produktionskosten und Rüstzeiten auswirkt
- Globale Präsenz: Lokaler Service und Support durch unser weltweites Partner- und Distributionsnetzwerk
Sie sind unsicher, ob Ihre Werkstückoberfläche für magnetisches Spannen geeignet ist? Sprechen Sie uns an. Wir helfen Ihnen, die richtige Entscheidung für Ihre Anlage zu treffen.
