Für schwere Fräsoperationen ist in der Regel eine Spannkraft von mindestens 15 bis 30 kN pro Spannpunkt erforderlich, abhängig von Werkstückgröße, Schnitttiefe und Vorschubgeschwindigkeit. Die genaue Anforderung variiert erheblich je nach Material, Frässtrategie und Maschinenkonfiguration. Die folgenden Abschnitte beleuchten die wichtigsten Faktoren, Berechnungsgrundlagen und geeigneten Spannsysteme für anspruchsvolle Fräsanwendungen.
Wie wird die benötigte Spannkraft beim Fräsen berechnet?
Die benötigte Spannkraft beim Fräsen ergibt sich aus der Schnittkraft, dem Sicherheitsfaktor und der Anzahl der Spannpunkte. Als Grundformel gilt: Die erforderliche Spannkraft entspricht der maximalen Schnittkraft multipliziert mit einem Sicherheitsfaktor von mindestens 1,5 bis 2,5, verteilt auf alle aktiven Spannelemente. So wird sichergestellt, dass das Werkstück unter allen Betriebsbedingungen sicher fixiert bleibt.
Die Schnittkraft selbst hängt von der spezifischen Schnittkraft des Materials (in N/mm²), der Spanungsbreite, der Spanungstiefe und dem Vorschub pro Zahn ab. Für Stahl liegt die spezifische Schnittkraft typischerweise zwischen 1.500 und 3.000 N/mm², während Aluminium deutlich niedrigere Werte aufweist. Bei schweren Schnitten mit großen Spanungsquerschnitten steigen die Schnittkräfte entsprechend stark an.
Praktisch empfiehlt es sich, die Berechnung in drei Schritten durchzuführen:
- Ermittlung der maximalen Schnittkraft auf Basis von Material und Schnittparametern
- Multiplikation mit dem gewählten Sicherheitsfaktor
- Aufteilung der Gesamtkraft auf die Anzahl und Anordnung der Spannpunkte
Viele Maschinenhersteller und Werkzeuglieferanten stellen Berechnungstools oder Tabellen zur Verfügung, mit denen sich diese Werte schnell und zuverlässig ermitteln lassen. Für kritische Anwendungen empfiehlt sich zusätzlich eine FEM-Simulation, um Verformungen und Kraftverteilungen im Werkstück zu visualisieren.
Welche Faktoren beeinflussen die Spannkraft bei schweren Schnitten?
Bei schweren Schnitten beeinflussen vor allem das Werkstückmaterial, die Schnittparameter, die Werkzeuggeometrie und die Maschinendynamik die erforderliche Spannkraft. Je härter das Material und je aggressiver die Schnittbedingungen, desto höher sind die auftretenden Kräfte und damit auch die Anforderungen an das Spannsystem.
Die wichtigsten Einflussfaktoren im Überblick:
- Werkstückmaterial: Hochfeste Stähle, Titan oder gehärtete Werkstoffe erzeugen deutlich höhere Schnittkräfte als weichere Materialien.
- Schnitttiefe und Vorschub: Größere Zustellungen und höhere Vorschübe steigern die Schnittkraft überproportional.
- Fräsergeometrie: Durchmesser, Schneidenanzahl und Drallwinkel bestimmen, wie die Kraft auf das Werkstück übertragen wird.
- Schwingungen und Rattern: Dynamische Kräfte durch Rattern können die statische Spannkraftanforderung um ein Vielfaches übersteigen.
- Spannpunktposition: Ungünstig positionierte Spannelemente erhöhen das Risiko von Verlagerungen erheblich, selbst bei nominell ausreichender Spannkraft.
Besonders bei intermittierendem Schnitt, wie er beim Planfräsen großer Flächen auftritt, entstehen stoßartige Belastungen, die das Spannsystem kurzzeitig weit stärker beanspruchen, als der Mittelwert der Schnittkraft vermuten lässt. Hier ist ein großzügiger Sicherheitsfaktor besonders wichtig.
Was passiert, wenn die Spannkraft beim Fräsen zu gering ist?
Ist die Spannkraft beim Fräsen zu gering, kann sich das Werkstück unter den auftretenden Schnittkräften verschieben oder abheben. Die unmittelbaren Folgen sind Maßabweichungen, Oberflächenfehler und im schlimmsten Fall ein unkontrolliertes Herausschleudern des Werkstücks, was eine ernste Sicherheitsgefahr darstellt.
Selbst wenn das Werkstück nicht vollständig verrutscht, führen minimale Relativbewegungen zwischen Werkstück und Spannmittel zu Ratterschwingungen. Diese Schwingungen verschlechtern die Oberflächenqualität, erhöhen den Werkzeugverschleiß und können die Maschinenspindel langfristig beschädigen. In der Praxis zeigen sich unzureichende Spannkräfte häufig durch:
- Sichtbare Rattermarken auf der bearbeiteten Oberfläche
- Ungleichmäßige Maße über die Werkstücklänge
- Erhöhter und unregelmäßiger Werkzeugverschleiß
- Ungewöhnliche Geräusche während der Bearbeitung
Neben den direkten Qualitätsproblemen entstehen wirtschaftliche Folgekosten durch Ausschuss, Nacharbeit und ungeplante Maschinenstillstände. Gerade bei schweren Fräsoperationen mit teuren Werkstücken und langen Bearbeitungszeiten ist eine zuverlässige Spannung daher keine Option, sondern eine Grundvoraussetzung.
Welche Spannsysteme eignen sich für schwere Fräsoperationen?
Für schwere Fräsoperationen eignen sich vor allem hydraulische Spannsysteme, magnetische Spannsysteme und mechanische Präzisionsspanner. Die Wahl hängt von Werkstückgeometrie, Material, Losgröße und den geforderten Wechselzeiten ab. Einen umfassenden Überblick über geeignete Lösungen bietet unser Produktportfolio, das speziell auf anspruchsvolle industrielle Anwendungen ausgerichtet ist.
Hydraulische Spannsysteme

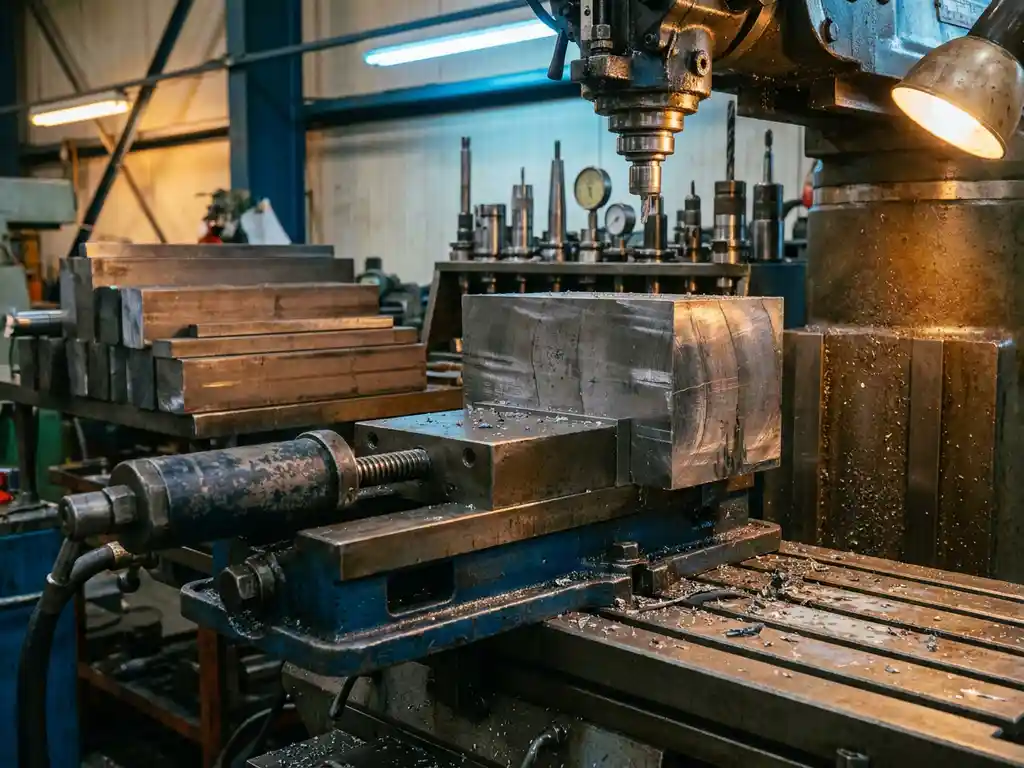

Hydraulische Spanner erzeugen hohe und gleichmäßige Spannkräfte und sind besonders für große, schwere Werkstücke geeignet. Sie lassen sich gut in automatisierte Fertigungslinien integrieren und ermöglichen eine reproduzierbare Spannkraft bei jedem Einspannvorgang. Typische Anwendungen sind die Schwerzerspanung in der Automobilindustrie und im Maschinenbau.
Magnetische Spannsysteme
Magnetische Spannsysteme, insbesondere Permanentmagnet-Systeme, bieten eine schnelle und vibrationsdämpfende Spannung über die gesamte Auflagefläche. Da das Werkstück flächig gehalten wird, entstehen keine lokalen Druckspitzen, was besonders bei dünnwandigen oder empfindlichen Teilen vorteilhaft ist. Moderne magnetische Spanntechnik erreicht Haltekräfte, die auch für mittelschwere bis schwere Fräsoperationen ausreichen, solange das Werkstück aus ferromagnetischem Material besteht.
Wann sollte ein Schnellwechsel-Spannsystem eingesetzt werden?
Ein Schnellwechsel-Spannsystem sollte eingesetzt werden, wenn häufige Werkstückwechsel, kurze Losgrößen oder hohe Rüstkosten die Wirtschaftlichkeit der Fertigung belasten. Überall dort, wo das manuelle Einrichten und Ausrichten von Werkstücken einen erheblichen Anteil der Gesamtfertigungszeit ausmacht, amortisiert sich ein Schnellwechselsystem schnell. Mehr über typische Einsatzbereiche und Anwendungsszenarien erfahren Sie in unserer Anwendungsübersicht.
In der modernen Fertigung steigt der Druck, Rüstzeiten zu minimieren und die Maschinenauslastung zu maximieren. Schnellwechsel-Spannsysteme reduzieren die Zeit zwischen zwei Aufspannungen von Stunden auf Minuten, ohne dabei Abstriche bei der Spannkraft oder Wiederholgenauigkeit zu machen. Besonders geeignet sind sie in folgenden Situationen:
- Variantenreiche Fertigung mit wechselnden Werkstücken
- Just-in-time-Produktion mit kleinen Losgrößen
- Betriebe, die mehrere Maschinen mit einem Spannsystem bedienen
- Anwendungen, bei denen Rüstzeiten die Hauptquelle ungeplanter Stillstände sind
Auch bei schweren Fräsoperationen schließen sich hohe Spannkraft und schneller Werkstückwechsel nicht aus. Moderne Systeme kombinieren beides zuverlässig und ermöglichen so eine deutliche Steigerung der Produktivität ohne Kompromisse bei der Prozesssicherheit.
Wie EAS Change Systems bei der Spannkraft für schwere Fräsoperationen helfen kann
Wir bei EAS Change Systems bieten praxiserprobte Spanntechnik, die speziell für anspruchsvolle industrielle Anwendungen entwickelt wurde. Unser Ziel ist es, Ihnen nicht nur die passende Komponente zu liefern, sondern eine vollständige Lösung, die Ihre Produktivität messbar steigert.
Unser Lösungsportfolio umfasst unter anderem:
- Magnetische Spannsysteme (Pressmag LP und SP): Unsere magnetischen Spannsysteme nutzen Permanentmagnet-Technologie für eine schnelle, flächige und kraftschlüssige Fixierung ferromagnetischer Werkstücke, ideal für Anwendungen, bei denen Rüstzeiten und Prozesssicherheit gleichermaßen zählen.
- Hydraulische Spanner (MOD, ELY, HECS): Für besonders hohe Spannkräfte bei schweren Schnitten bieten unsere hydraulischen Klemmsysteme zuverlässige und reproduzierbare Spannkraft, geeignet für neue Anlagen ebenso wie für die Nachrüstung bestehender Maschinen.
- Adaptive Spannsysteme: Unsere adaptiven Lösungen passen sich flexibel an unterschiedliche Werkstückgeometrien an und ermöglichen einen schnellen Wechsel ohne aufwendige Umrüstarbeiten.
- Projektmanagement und Anwendungstechnik: Wir begleiten Sie von der Bedarfsanalyse über die Systemauslegung bis zur Inbetriebnahme und bieten ROI-Berechnungen, damit Sie den wirtschaftlichen Nutzen klar nachvollziehen können.
Ob Sie eine einzelne Maschine optimieren oder eine komplette Fertigungslinie umrüsten möchten: Sprechen Sie uns an und lassen Sie uns gemeinsam die passende Spannlösung für Ihre schweren Fräsoperationen entwickeln.
