Magnetspannsysteme sind grundsätzlich für viele Schleifanwendungen geeignet, jedoch nicht für alle Hochgeschwindigkeitsprozesse gleichermaßen. Ob ein Magnetspannsystem die richtige Wahl ist, hängt vor allem von der Drehzahl, den auftretenden Schnittkräften und der Art des Werkstücks ab. Die folgenden Abschnitte beleuchten die wichtigsten Fragen rund um Magnetspannsysteme im Schleifbereich.
Wie funktionieren Magnetspannsysteme beim Schleifen?
Magnetspannsysteme halten ferromagnetische Werkstücke durch ein starkes Magnetfeld in Position, ohne mechanische Klemmen oder Spannbacken zu benötigen. Beim Schleifen wird das Werkstück flächig auf die Magnetplatte gelegt, das Magnetfeld wird aktiviert, und das Werkstück bleibt durch die magnetische Anziehungskraft sicher fixiert. Die Spannkraft wirkt gleichmäßig über die gesamte Auflagefläche.
Es gibt zwei grundlegende Varianten: Permanentmagnet-Spannsysteme und elektromagnetische Spannsysteme. Permanentmagnetsysteme erzeugen ihre Haltekraft ohne Stromzufuhr und bleiben auch bei Stromausfall aktiv. Elektromagnetische Systeme lassen sich dagegen stufenlos regeln und eignen sich besonders dann, wenn unterschiedliche Werkstückgrößen und Materialstärken gespannt werden müssen.

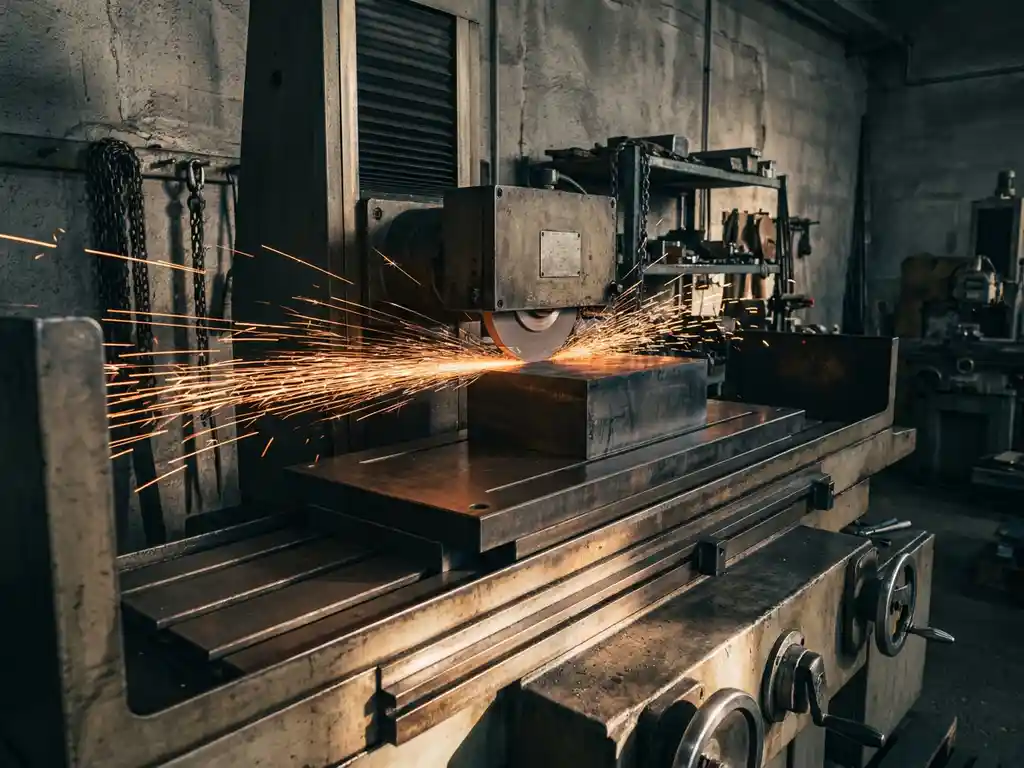

Beim Flachschleifen sind Magnetspanntische seit Jahrzehnten bewährt. Das Werkstück liegt plan auf der Magnetoberfläche auf, was eine sehr gute Wiederholgenauigkeit ermöglicht. Gleichzeitig bleibt die Oberfläche des Werkstücks vollständig zugänglich, was beim mechanischen Spannen oft nicht der Fall ist.
Welche Kräfte wirken bei Hochgeschwindigkeits-Schleifanwendungen auf das Spannsystem?
Bei Hochgeschwindigkeits-Schleifanwendungen wirken vor allem Tangential-, Normal- und Axialkräfte auf das Spannsystem. Die Tangentialkraft versucht, das Werkstück in Schleifrichtung zu verschieben, während die Normalkraft es gegen die Spannfläche drückt oder von ihr wegzieht. Je höher die Schnittgeschwindigkeit, desto größer werden diese Kräfte und desto höher sind die Anforderungen an die Haltekraft des Spannsystems.
Hinzu kommen Schwingungen und Vibrationen, die durch die rotierende Schleifscheibe entstehen. Diese dynamischen Belastungen können bei unzureichender Spannkraft dazu führen, dass sich das Werkstück minimal bewegt, was die Maßhaltigkeit des Schleifprozesses beeinträchtigt. Besonders kritisch ist dies bei dünnen oder kleinen Werkstücken, die eine geringere Auflagefläche bieten und damit weniger magnetische Haltekraft erfahren.
Auch die Kühlmittelzufuhr spielt eine Rolle: Beim Nassschleifen kann Kühlmittel zwischen Werkstück und Magnetplatte gelangen und die Haftung reduzieren. Gut konstruierte Magnetspannsysteme berücksichtigen dies durch eine optimierte Polgeometrie, die auch bei Kühlmittelkontakt eine zuverlässige Spannkraft gewährleistet.
Was sind die Grenzen von Magnetspannsystemen bei hohen Drehzahlen?
Die größte Einschränkung von Magnetspannsystemen bei hohen Drehzahlen ist die Materialabhängigkeit: Sie funktionieren nur mit ferromagnetischen Werkstoffen wie Stahl oder Gusseisen. Aluminium, Edelstahl, Keramik oder Kunststoffe lassen sich magnetisch nicht spannen. Darüber hinaus sinkt die effektive Haltekraft bei sehr kleinen Kontaktflächen, was bei kleinen Werkstücken zu Sicherheitsproblemen führen kann.
Bei extrem hohen Schleifgeschwindigkeiten entstehen Schnittkräfte, die die Magnetkraft übersteigen können, insbesondere wenn aggressive Schleifparameter gewählt werden. In solchen Fällen besteht das Risiko, dass sich das Werkstück verschiebt oder sich vom Spanntisch löst. Hersteller von Magnetspannsystemen geben daher maximale Schnittkräfte und empfohlene Einsatzbereiche an, die unbedingt eingehalten werden sollten.
Ein weiterer Punkt ist die Restmagnetisierung: Nach dem Spannen kann das Werkstück eine geringe Restmagnetisierung aufweisen, die in nachfolgenden Fertigungsschritten oder bei der Verwendung des Teils störend sein kann. Für solche Anwendungen sind Entmagnetisierungsgeräte notwendig.
Wann ist ein Magnetspannsystem die richtige Wahl für Schleifprozesse?
Ein Magnetspannsystem ist die richtige Wahl, wenn ferromagnetische Werkstücke mit großer Auflagefläche bearbeitet werden, wenn kurze Rüstzeiten gefragt sind und wenn die gesamte Werkstückoberfläche zugänglich bleiben muss. Besonders beim Flachschleifen, Profilschleifen und Koordinatenschleifen bieten Magnetspanntische klare Vorteile gegenüber mechanischen Spannsystemen. Einen umfassenden Überblick über geeignete Schleif- und Spannanwendungen finden Sie auf unserer Anwendungsseite.
Magnetspannsysteme empfehlen sich konkret in folgenden Situationen:
- Serienfertigung mit häufigem Werkstückwechsel, bei der kurze Rüstzeiten entscheidend sind
- Bearbeitung von Werkstücken, bei denen mechanisches Spannen Verformungen verursachen würde
- Anwendungen, bei denen eine gleichmäßige Spannkraft über die gesamte Fläche erforderlich ist
- Prozesse mit mittleren bis hohen Schnittkräften innerhalb der spezifizierten Grenzen des Systems
- Flachschleifoperationen, bei denen Maßhaltigkeit und Wiederholgenauigkeit im Vordergrund stehen
Weniger geeignet sind Magnetspannsysteme bei sehr kleinen oder dünnen Teilen mit geringer Auflagefläche, bei nicht-ferromagnetischen Materialien sowie bei extrem aggressiven Schleifparametern, die die angegebene Haltekraft des Systems überschreiten.
Wie schnell lassen sich Werkzeuge mit Magnetspannsystemen wechseln?
Magnetspannsysteme ermöglichen sehr kurze Rüstzeiten: Das Aktivieren oder Deaktivieren der Spannkraft dauert in der Regel nur wenige Sekunden. Im Vergleich zu mechanischen Spannsystemen, bei denen Schrauben, Klemmen oder Hydraulikanschlüsse gelöst und wieder befestigt werden müssen, lässt sich die Rüstzeit auf einen Bruchteil reduzieren.
In der Praxis bedeutet das, dass ein Werkstückwechsel an einem Magnetspanntisch oft in unter einer Minute abgeschlossen ist. Bei mechanischen Systemen kann derselbe Vorgang mehrere Minuten in Anspruch nehmen, je nach Anzahl der Spannelemente und der Zugänglichkeit. Über eine Schicht mit vielen Werkstückwechseln summiert sich dieser Zeitvorteil erheblich.
Elektromagnetische Systeme bieten zusätzlich die Möglichkeit, die Spannkraft stufenlos anzupassen, was bei empfindlichen Werkstücken oder unterschiedlichen Materialstärken vorteilhaft ist. Permanentmagnetsysteme punkten dagegen durch ihre Unabhängigkeit von der Stromversorgung und ihren geringen Wartungsaufwand.
Welche Alternativen gibt es zu Magnetspannsystemen beim Schleifen?
Die gebräuchlichsten Alternativen zu Magnetspannsystemen beim Schleifen sind mechanische Spannmittel, Vakuumspannsysteme und Klebevorrichtungen. Jede Methode hat spezifische Stärken, die je nach Werkstückmaterial, Geometrie und Prozessanforderungen ausschlaggebend sein können.
Mechanische Spannmittel
Schraubstöcke, Spannpratzen und Spannbacken sind universell einsetzbar und funktionieren unabhängig vom Material des Werkstücks. Sie bieten hohe Haltekräfte auch bei aggressiven Schleifparametern. Der Nachteil liegt in der längeren Rüstzeit und darin, dass Spannsysteme die Werkstückoberfläche teilweise verdecken, was die Bearbeitung einschränkt.
Vakuumspannsysteme
Vakuumspanntische eignen sich besonders für nicht-ferromagnetische Materialien wie Aluminium, Kunststoff oder Glas. Sie spannen das Werkstück durch Unterdruck flächig und ohne mechanischen Kontakt von oben. Ihre Grenzen liegen bei porösen Materialien, bei denen kein ausreichender Unterdruck aufgebaut werden kann, sowie bei sehr hohen Schnittkräften, die den Vakuumeffekt überwinden könnten.
Klebevorrichtungen mit Wachs oder Spezialkleber werden gelegentlich für sehr dünne oder empfindliche Werkstücke eingesetzt, erfordern aber einen erheblichen Reinigungs- und Vorbereitungsaufwand und sind daher für die Serienfertigung weniger geeignet.
Wie EAS Change Systems bei Spannanforderungen im Industriebereich unterstützt
Wir bei EAS Change Systems haben uns seit 1985 auf effiziente Spannsysteme und schnelle Werkzeugwechsellösungen für die industrielle Fertigung spezialisiert. Auch wenn unser Kerngeschäft im Bereich Schnellwerkzeugwechsel für Spritzgießmaschinen und Pressen liegt, verstehen wir die Anforderungen an präzise und zuverlässige Spanntechnik in der modernen Produktion sehr genau. Erfahren Sie mehr über unser Unternehmen und unsere langjährige Expertise auf der Seite über EAS Change Systems.
Unsere Clamping Solutions umfassen ein breites Spektrum an Spanntechnologien für unterschiedlichste Anforderungen:
- Magnetspannsysteme (Pressmag LP und SP): Für die schnelle und präzise Fixierung von Werkzeugen und Formen durch Magnettechnologie
- Hydraulische Spannsysteme (MOD, ELY, HECS): Für Anwendungen, bei denen hohe Spannkräfte und mechanische Zuverlässigkeit gefragt sind
- Adaptive Spannsysteme: Entwickelt für die Integration in bestehende und neue Maschinen (OEM), angepasst an individuelle Prozessanforderungen
- Projektmanagement und Applikationstechnik: Wir begleiten die Implementierung von der Analyse bis zur Inbetriebnahme
Ob Sie nach der richtigen Spanntechnologie für Ihren Schleifprozess suchen oder Ihre Rüstzeiten insgesamt reduzieren möchten: Entdecken Sie unser gesamtes Produktportfolio, oder kontaktieren Sie uns direkt, und wir helfen Ihnen dabei, die optimale Lösung für Ihre spezifische Anwendung zu finden.
