Einfallstellen beim Spritzgießen erscheinen als Oberflächenvertiefungen oder Einbuchtungen an fertigen Kunststoffteilen. Sie entstehen, wenn sich das Material während der Abkühlung ungleichmäßig zusammenzieht und sichtbare Defekte verursacht, die sowohl das Aussehen als auch die Teilqualität beeinträchtigen. Ordnungsgemäße Werkzeugkonstruktion, Kontrolle der Prozessparameter und Optimierungstechniken beim Spritzgießen können diese häufigen Fertigungsprobleme wirkungsvoll verhindern.
Was sind Einfallstellen beim Spritzgießen und warum entstehen sie?

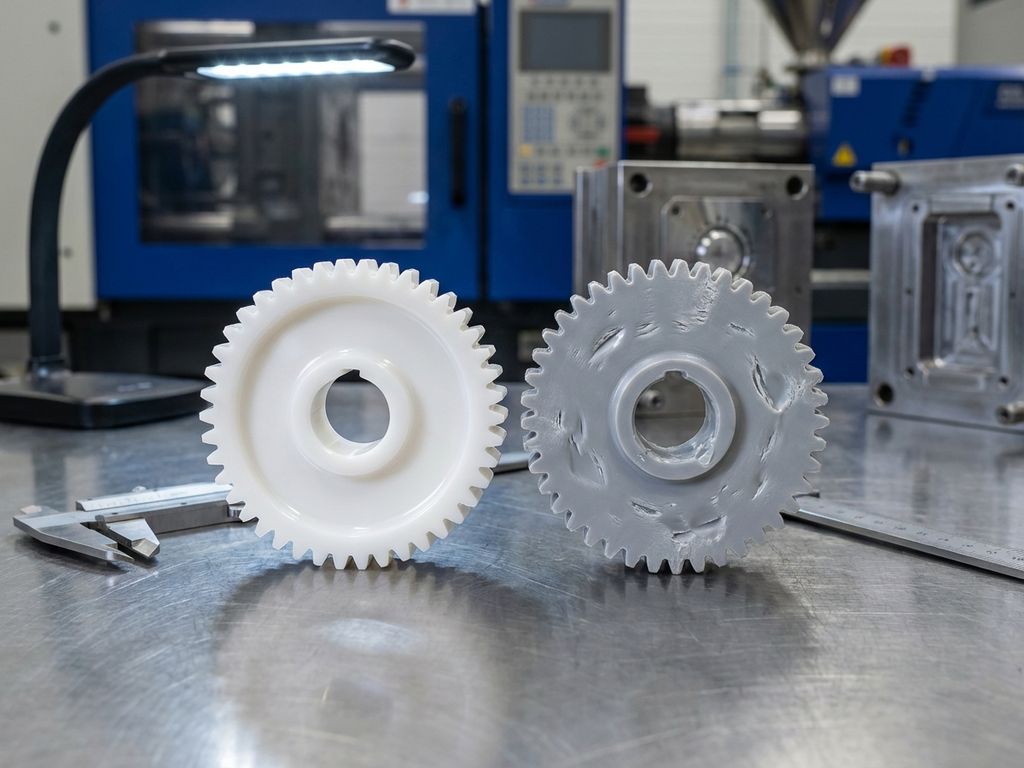

Einfallstellen sind Oberflächenvertiefungen oder Einbuchtungen, die an spritzgegossenen Kunststoffteilen auftreten, typischerweise gegenüber von dicken Bereichen oder Rippen. Sie zeigen sich als sichtbare Dellen, Wellen oder unebene Oberflächen, die die ästhetische und funktionale Qualität fertiger Produkte beeinträchtigen.
Diese Defekte entstehen aufgrund mehrerer miteinander verbundener Faktoren während des Abkühlprozesses. Wenn geschmolzener Kunststoff abkühlt und erstarrt, zieht er sich natürlicherweise zusammen. Ungleichmäßige Abkühlgeschwindigkeiten bei unterschiedlichen Teildicken erzeugen jedoch innere Spannungen und Oberflächenverformungen. Dicke Bereiche benötigen längere Abkühlzeiten als dünne Wände, wodurch sich das Material beim Zusammenziehen nach innen zieht.
Unzureichender Nachdruck verstärkt dieses Problem, da er die Materialschrumpfung nicht ausgleicht. Während der Nachdruckphase sollte zusätzliches Material in den Formhohlraum gedrückt werden, um durch Abkühlschrumpfung entstandene Hohlräume zu füllen. Wenn der Nachdruck unzureichend ist oder zu kurz angewendet wird, werden Einfallstellen unvermeidlich.
Die Materialschrumpfungsraten variieren erheblich zwischen verschiedenen Kunststoffarten. Teilkristalline Materialien wie Polypropylen und Polyethylen weisen höhere Schrumpfungsraten auf als amorphe Kunststoffe, wodurch sie ohne ordnungsgemäße Prozesskontrolle anfälliger für die Bildung von Einfallstellen werden.
Was sind die Hauptursachen für Einfallstellen beim Kunststoffspritzgießen?
Wanddickenschwankungen stellen die Hauptursache für Einfallstellen in spritzgegossenen Teilen dar. Wenn dicke Bereiche neben dünnen Wänden vorhanden sind, erzeugen unterschiedliche Abkühlgeschwindigkeiten innere Spannungen, die sich als Oberflächenvertiefungen gegenüber den dicken Bereichen manifestieren.
Die Angussgestaltung beeinflusst die Bildung von Einfallstellen erheblich. Schlechte Angusspositionierung zwingt das Material dazu, durch Verengungen zu fließen oder erzeugt Bindenähte, was zu ungleichmäßigen Füll- und Abkühlmustern führt. Angusspunkte, die zu weit von dicken Bereichen entfernt positioniert sind, können keinen ausreichenden Nachdruck dort bereitstellen, wo er am meisten benötigt wird.
Unzureichende Abkühlzeit verhindert gleichmäßige Erstarrung durch die gesamte Teildicke. Das Verkürzen der Abkühlphase zur Reduzierung der Zykluszeiten führt oft zu Teilen, die nicht vollständig erstarrt sind, was nachträgliche Schrumpfung und Einfallstellenentwicklung verursacht.
Unzureichender Einspritzdruck erzeugt ähnliche Probleme, da er den Formhohlraum nicht vollständig füllt oder ausreichenden Nachdruck aufrechterhält. Dies führt zu Materialhohlräumen und ungleichmäßiger Dichteverteilung, die als Oberflächendefekte erscheinen.
Materialbezogene Faktoren umfassen Feuchtigkeitsgehalt, Schmelzfließeigenschaften und Schrumpfungseigenschaften. Hygroskopische Materialien mit überschüssiger Feuchtigkeit können Blasenbildung und ungleichmäßige Abkühlung verursachen, während Materialien mit hohen Schrumpfungsraten aggressivere Nachdruckstrategien benötigen, um Einfallstellen zu verhindern.
Wie können Sie Einfallstellen durch ordnungsgemäße Werkzeugkonstruktion verhindern?
Gleichmäßige Wanddicke ist die wirkungsvollste Konstruktionsstrategie zur Verhinderung von Einfallstellen. Die Beibehaltung konstanter Wanddicke eliminiert unterschiedliche Abkühlgeschwindigkeiten, die innere Spannungen und Oberflächenverformungen im gesamten Teil erzeugen.
Wenn Konstruktionsanforderungen variierende Wanddicken erfordern, minimieren allmähliche Übergänge zwischen dicken und dünnen Bereichen Spannungskonzentrationen. Vermeiden Sie plötzliche Dickenänderungen, die Wärmestaus und ungleichmäßige Abkühlmuster erzeugen.
Strategische Angusspositionierung gewährleistet, dass ausreichender Materialfluss und Nachdruck alle Bereiche des Teils erreichen. Positionieren Sie Angusspunkte nahe dicken Bereichen, um maximale Nachdruckwirksamkeit dort zu bieten, wo die Schrumpfung am größten ist. Mehrere Angusspunkte können für komplexe Geometrien erforderlich sein.
Kühlkanaloptimierung umfasst die Konstruktion konturnaher Kühlung, die den Teilkonturen folgt und konstante Temperaturen über die Werkzeugoberfläche aufrechterhält. Ordnungsgemäßer Kühlkanaldurchmesser, -abstand und -durchflussraten gewährleisten gleichmäßige Wärmeabfuhr.
Rippenkonstruktionsüberlegungen umfassen die Begrenzung der Rippendicke auf 60–80% der nominalen Wanddicke und die Einbeziehung von Entformungsschrägen für einfache Teilentnahme. Hohle oder ausgehöhlte Rippen können strukturelle Festigkeit bieten und gleichzeitig Materialvolumen und Schrumpfungspotential minimieren.
Welche Spritzgießprozessparameter helfen bei der Reduzierung von Einfallstellen?
Ordnungsgemäße Einspritzdruckeinstellungen gewährleisten vollständige Hohlraumfüllung und ausreichende Materialverdichtung. Höhere Einspritzdrücke überwinden Fließwiderstände und garantieren, dass Material alle Werkzeugbereiche erreicht, insbesondere dicke Bereiche, die zur Einfallstellenbildung neigen.
Nachdruckanpassungen gleichen Materialschrumpfung während der Abkühlung aus. Halten Sie den Nachdruck bei 50–80% des Einspritzdrucks für ausreichende Zeit aufrecht, um Materialerstarrung zu ermöglichen. Die Nachdruckzeit sollte sich erstrecken, bis der Anguss vollständig erstarrt ist.
Abkühlzeitoptimierung balanciert Zykluseffizienz mit Teilqualitätsanforderungen. Verlängern Sie die Abkühlzeit ausreichend, um gleichmäßige Erstarrung durch die gesamte Teildicke zu ermöglichen, insbesondere für dicke Bereiche, die Wärme länger speichern.
Schmelztemperaturkontrolle beeinflusst Materialfließeigenschaften und Schrumpfungsverhalten. Höhere Schmelztemperaturen verbessern Fließ- und Verdichtungsfähigkeit, können aber Schrumpfungsraten erhöhen. Finden Sie das optimale Temperaturgleichgewicht für Ihr spezifisches Material und Ihre Teilgeometrie.
Zykluszeitmodifikationen sollten Qualität über Geschwindigkeit priorisieren, wenn Einfallstellen auftreten. Erhöhen Sie schrittweise Abkühlzeit und Nachdruckdauer, während Sie Teilqualitätsverbesserungen überwachen. Spritzgießoptimierung erfordert systematische Parameteranpassungen basierend auf Teilprüfungsergebnissen.
Wie helfen EAS-Wechselsysteme bei der Reduzierung von Einfallstellen?
EAS-Schnellwerkzeugwechselsysteme ermöglichen schnelle Prüfung verschiedener Werkzeugkonstruktionen und -konfigurationen zur Optimierung der Einfallstellenverhinderung. Die Fähigkeit, Werkzeuge schnell zu wechseln, erlaubt es Herstellern, mit verschiedenen Angusspositionen, Kühlkanallayouts und Konstruktionsmodifikationen ohne umfangreiche Ausfallzeiten zu experimentieren.
Unsere fortschrittlichen Spann- und Kupplungslösungen bieten mehrere Vorteile für die Reduzierung von Einfallstellen:
- Schneller Werkzeugwechsel erleichtert die Prüfung verschiedener Kühlkanalkonfigurationen
- Konstanter Spanndruck gewährleistet gleichmäßigen Werkzeugschluss und Teilqualität
- Fortschrittliche Kupplungssysteme erhalten präzise Temperaturkontrolle im gesamten Werkzeug aufrecht
- Schnelle Wechselfähigkeit ermöglicht Prozessoptimierung ohne Produktionsverzögerungen
- Integrierte Systeme unterstützen systematische Prüfung von Spritzgießoptimierungsparametern
Die Präzision und Wiederholbarkeit von EAS-Systemen ermöglichen es Herstellern, schnell optimale Werkzeugkonstruktionen und Prozessparameter zu identifizieren, die Einfallstellen eliminieren. Dieser systematische Ansatz zur Problemlösung reduziert Entwicklungszeit und verbessert die Konsistenz der Teilqualität. Für verschiedene industrielle Anwendungen bieten unsere Lösungen maßgeschneiderte Ansätze zur Qualitätsverbesserung. Kontaktieren Sie EAS heute, um zu entdecken, wie unsere Schnellwerkzeugwechsellösungen Ihre Spritzgießoptimierungsbemühungen verbessern und Einfallstellendefekte in Ihrem Produktionsprozess eliminieren können.
