Il bloccaggio magnetico conviene quando si lavora con stampi di medie e grandi dimensioni su macchine a iniezione che richiedono cambi frequenti e rapidi. Il bloccaggio a vuoto, invece, è preferibile per stampi leggeri, geometrie irregolari o quando non si vuole modificare lo stampo stesso. La scelta dipende principalmente dal tipo di stampo, dalla frequenza dei cambi e dal contesto produttivo. Nei paragrafi che seguono trovi una risposta chiara a ciascuna delle domande più comuni su questi due sistemi.
Quali sono le principali differenze tra bloccaggio magnetico e bloccaggio a vuoto?
Il bloccaggio magnetico utilizza piastre magnetizzabili integrate nel piano della macchina per ancorare lo stampo tramite forza magnetica, senza bulloni né morsetti meccanici. Il bloccaggio a vuoto, invece, sfrutta la depressione creata da circuiti pneumatici per tenere lo stampo in posizione. La differenza fondamentale sta nel principio fisico e nella compatibilità con i diversi tipi di stampo.
Dal punto di vista pratico, il sistema magnetico richiede che lo stampo abbia superfici di contatto piane e sufficientemente ferromagnetiche. Il sistema a vuoto è più flessibile rispetto alla geometria dello stampo, ma dipende dall’integrità del circuito pneumatico e dalla tenuta delle superfici di accoppiamento.
- Bloccaggio magnetico: forza di ancoraggio elevata, nessun elemento meccanico mobile, attivazione e disattivazione elettrica rapida
- Bloccaggio a vuoto: adatto a stampi con superfici non ferromagnetiche, maggiore flessibilità geometrica, dipendenza dall’alimentazione pneumatica continua
Un’altra differenza rilevante riguarda la manutenzione: i sistemi magnetici hanno pochissimi componenti soggetti a usura, mentre i circuiti a vuoto richiedono controlli periodici su guarnizioni, valvole e tubazioni. Per approfondire le soluzioni disponibili, è utile consultare la nostra panoramica delle applicazioni per comprendere in quale contesto produttivo ciascun sistema risulta più indicato.
Quando conviene il bloccaggio magnetico per le macchine a iniezione?

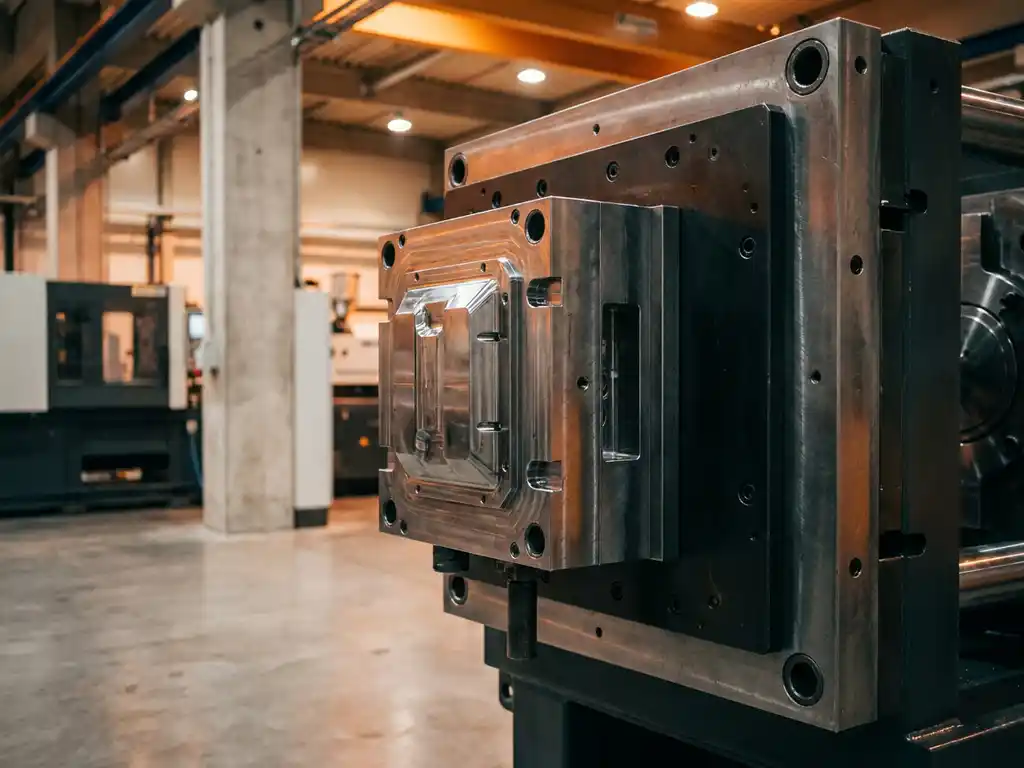

Il bloccaggio magnetico conviene sulle macchine a iniezione quando si effettuano cambi stampo frequenti su stampi di peso medio-alto con superfici piane e materiale ferromagnetico. In questi contesti, la rapidità di attivazione e l’elevata forza di ritenuta rendono il sistema magnetico la scelta più efficiente e sicura.
In produzione, ogni minuto di fermo macchina ha un costo. Il bloccaggio magnetico permette di eliminare completamente il serraggio manuale dei morsetti, riducendo il tempo di cambio stampo da decine di minuti a pochi minuti. Questo vantaggio si moltiplica nei reparti con alta rotazione degli stampi o con lotti di produzione brevi.
È particolarmente indicato anche quando si vuole standardizzare il processo di cambio stampo, riducendo la variabilità tra operatori e il rischio di errori umani nel serraggio. La forza magnetica è uniforme e ripetibile, indipendentemente dall’esperienza dell’addetto.
In quali situazioni è preferibile il bloccaggio a vuoto?
Il bloccaggio a vuoto è preferibile quando gli stampi hanno superfici non ferromagnetiche, geometrie irregolari o quando non è possibile intervenire sulla struttura dello stampo per renderlo compatibile con un sistema magnetico. È anche la soluzione adatta per stampi molto leggeri o per applicazioni in cui la pressione di contatto deve essere distribuita in modo uniforme su superfici ampie.
Alcuni materiali utilizzati per gli stampi, come certi tipi di alluminio o leghe speciali, non rispondono al campo magnetico. In questi casi il vuoto rappresenta l’unica alternativa al bloccaggio meccanico tradizionale. Allo stesso modo, quando la geometria dello stampo non garantisce un contatto omogeneo con la piastra magnetica, il sistema a vuoto può offrire una distribuzione della forza più adeguata.
Il bloccaggio a vuoto è anche preferito in contesti in cui si lavora con stampi di dimensioni molto variabili sulla stessa macchina, poiché i circuiti a vuoto si adattano con maggiore facilità a impronte diverse senza richiedere modifiche alla piastra.
Quali fattori influenzano la scelta tra i due sistemi di bloccaggio?
I fattori principali che influenzano la scelta tra bloccaggio magnetico e bloccaggio a vuoto sono: il materiale dello stampo, il peso e la geometria, la frequenza dei cambi, l’infrastruttura disponibile in reparto e il budget di investimento iniziale.
- Materiale dello stampo: la presenza di materiale ferromagnetico è requisito fondamentale per il sistema magnetico
- Peso e dimensioni: stampi pesanti beneficiano maggiormente della forza di ritenuta del sistema magnetico
- Frequenza dei cambi: più cambi si effettuano, più il ritorno sull’investimento di un sistema rapido è evidente
- Infrastruttura pneumatica: il bloccaggio a vuoto richiede un impianto pneumatico affidabile e ben mantenuto
- Costo di adeguamento degli stampi: alcuni stampi esistenti possono richiedere modifiche per essere compatibili con uno dei due sistemi
- Sicurezza in caso di interruzione di energia: i sistemi magnetici permanenti mantengono la presa anche senza alimentazione, mentre quelli a vuoto possono richiedere sistemi di sicurezza aggiuntivi
Una valutazione corretta deve tenere conto del parco stampi attuale e di quello futuro, evitando di ottimizzare solo per le condizioni odierne. Esplorare la gamma completa dei prodotti disponibili può aiutare a identificare la soluzione più adatta alle proprie esigenze specifiche.
Quali sono i vantaggi in termini di tempo e costi per ciascun sistema?
Il bloccaggio magnetico offre i vantaggi maggiori in termini di riduzione del tempo di cambio stampo, con risparmi che possono arrivare a eliminare quasi completamente le operazioni di serraggio manuale. Il bloccaggio a vuoto, pur essendo più rapido del bloccaggio meccanico tradizionale, richiede in genere qualche passaggio in più per garantire la tenuta del circuito pneumatico.
Vantaggi del bloccaggio magnetico
Il principale vantaggio economico del bloccaggio magnetico è la drastica riduzione dei tempi di fermo macchina. Meno tempo fermo significa più pezzi prodotti a parità di ore lavorate. Inoltre, la semplicità del sistema riduce i costi di manutenzione nel lungo periodo, poiché non ci sono componenti meccanici soggetti a usura frequente.
Vantaggi del bloccaggio a vuoto
Il bloccaggio a vuoto ha spesso un costo di adeguamento iniziale inferiore quando gli stampi non sono compatibili con il sistema magnetico, poiché non richiede modifiche alle superfici dello stampo. Tuttavia, i costi operativi legati alla manutenzione del circuito pneumatico e al consumo energetico del sistema di aspirazione vanno considerati nel calcolo del ritorno sull’investimento complessivo.
È possibile combinare bloccaggio magnetico e bloccaggio a vuoto nello stesso impianto?
Sì, è possibile combinare bloccaggio magnetico e bloccaggio a vuoto nello stesso impianto produttivo. Molte aziende adottano soluzioni ibride, assegnando ciascun sistema alle macchine o agli stampi per cui è più indicato, oppure utilizzando i due sistemi in modo complementare sulla stessa macchina in casi specifici.
In un reparto con un parco stampi eterogeneo, può essere conveniente installare il bloccaggio magnetico sulle macchine che lavorano con gli stampi più pesanti e con i cambi più frequenti, e il bloccaggio a vuoto sulle macchine dedicate a stampi con geometrie particolari o materiali non ferromagnetici.
La combinazione dei due sistemi permette di massimizzare la flessibilità produttiva senza rinunciare all’efficienza. La chiave è una mappatura accurata del parco stampi e delle esigenze di ciascuna macchina prima di definire la configurazione ottimale.
Come EAS Change Systems supporta la scelta del sistema di bloccaggio più adatto
Scegliere tra bloccaggio magnetico e bloccaggio a vuoto non è sempre semplice, soprattutto quando il parco stampi è eterogeneo e le macchine hanno caratteristiche diverse. Noi di EAS Change Systems offriamo soluzioni concrete per entrambe le esigenze, con un approccio orientato al risultato e al ritorno sull’investimento.
Le nostre soluzioni di bloccaggio includono:
- Sistemi magnetici Pressmag LP e SP per il fissaggio rapido degli stampi tramite tecnologia magnetica, compatibili con macchine a iniezione di diverse dimensioni
- Sistemi di bloccaggio idraulici MOD, ELY e HECS come alternativa robusta per applicazioni specifiche
- Sistemi adattativi di bloccaggio progettati per integrarsi sia su impianti esistenti che su nuove macchine OEM
- Analisi ROI personalizzata per valutare quale sistema genera il maggiore risparmio nel tuo specifico contesto produttivo
- Engineering applicativo e gestione del progetto per accompagnarti dalla scelta alla messa in opera
Se stai valutando quale sistema di bloccaggio sia più adatto alla tua realtà produttiva, contattaci per una consulenza tecnica senza impegno. Il nostro team è pronto ad analizzare il tuo parco stampi e a proporti la configurazione più efficiente.
