Le scaffalature più adatte allo stoccaggio di stampi a iniezione sono quelle a ripiani rinforzati in acciaio, progettate per supportare carichi elevati e garantire un accesso sicuro e organizzato. La scelta del sistema di stoccaggio giusto dipende dal peso, dalle dimensioni e dal numero degli stampi, oltre che dallo spazio disponibile in officina. In questo articolo rispondiamo alle domande più comuni su come scegliere, organizzare e gestire in sicurezza il magazzino stampi.
Che caratteristiche deve avere una scaffalatura per stampi a iniezione?
Una scaffalatura per stampi a iniezione deve essere robusta, modulare e progettata per carichi pesanti, spesso superiori a diverse centinaia di chilogrammi per ripiano. I ripiani devono essere in acciaio strutturale, con superfici piane o dotate di guide per facilitare lo scorrimento degli stampi, e devono garantire stabilità anche in caso di vibrazioni tipiche degli ambienti produttivi.
Oltre alla resistenza meccanica, una buona scaffalatura per stampi deve offrire:
- Altezza dei ripiani regolabile, per adattarsi a stampi di dimensioni diverse senza sprecare spazio verticale
- Identificazione chiara di ogni posizione, attraverso etichette, codici o sistemi digitali di tracciabilità
- Accesso frontale facilitato, per ridurre i movimenti necessari durante il prelievo e il deposito
- Protezione contro urti e cadute, con sponde laterali, fermi o barre di sicurezza
- Superfici antiruggine o trattate, per proteggere sia la struttura che gli stampi stessi da umidità e agenti chimici
Un sistema di stoccaggio ben progettato non è solo un deposito: è parte integrante del flusso produttivo. Quando gli stampi sono facilmente accessibili e correttamente organizzati, i tempi di setup si riducono in modo significativo. Le applicazioni industriali in cui questo aspetto risulta determinante spaziano dallo stampaggio ad iniezione alla pressofusione.
Quali sono i tipi di scaffalature più usati per gli stampi?
I tipi di storage rack più diffusi per gli stampi a iniezione sono le scaffalature a ripiani in acciaio pesante, le scaffalature a sbalzo e i sistemi a cassetti o a scorrimento. La scelta dipende principalmente dal peso degli stampi, dalla frequenza di utilizzo e dallo spazio disponibile.

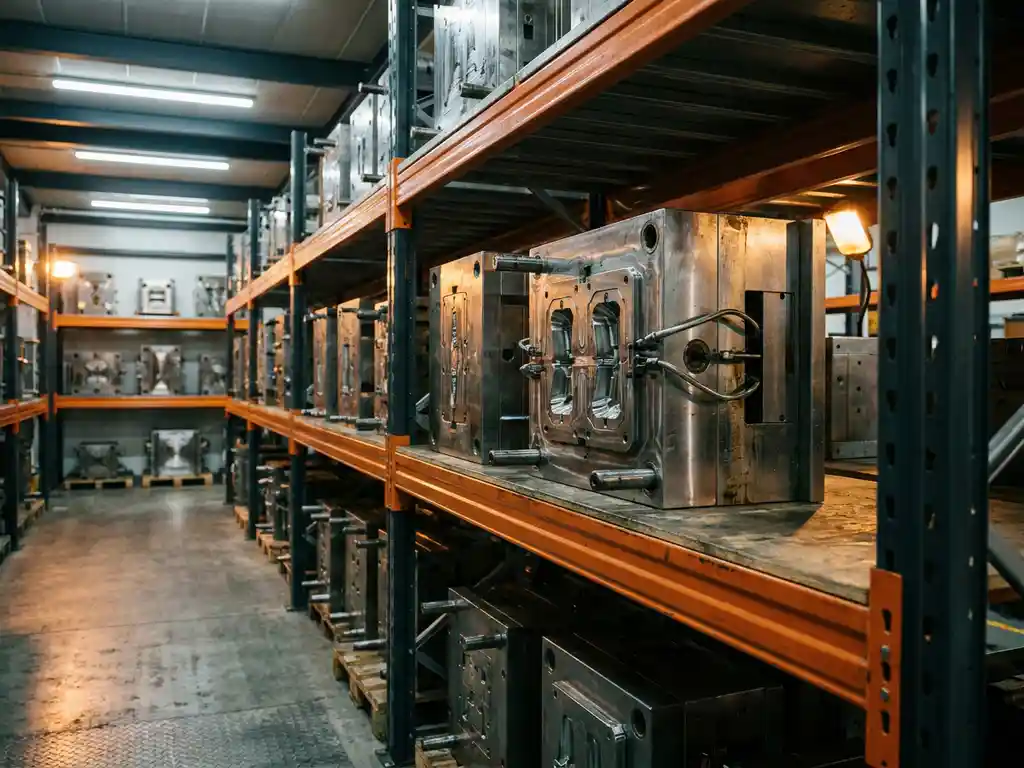

Scaffalature a ripiani in acciaio pesante
Sono la soluzione più comune nei reparti di stampaggio. I ripiani portanti in acciaio possono sostenere carichi molto elevati e sono disponibili in configurazioni modulari. Permettono di stoccare stampi di diverse dimensioni su livelli separati, ottimizzando l’uso dello spazio verticale.
Scaffalature a sbalzo (cantilever)
Ideali per stampi lunghi o di forma irregolare, le scaffalature a sbalzo non hanno montanti centrali che ostacolano l’accesso. I bracci orizzontali permettono di appoggiare gli stampi in modo stabile senza limitazioni di larghezza, rendendole particolarmente utili in ambienti dove si utilizzano attrezzature di sollevamento come carrelli elevatori o carriponte.
Sistemi a cassetti o a scorrimento
Per stampi di dimensioni medie o piccole, i sistemi a cassetti estraibili permettono un accesso rapido e sicuro senza bisogno di attrezzature di sollevamento. Questi mold storage rack compatti sono adatti quando lo spazio è limitato e si vuole massimizzare la densità di stoccaggio.
Come si sceglie la scaffalatura giusta in base al peso degli stampi?
La scelta della scaffalatura giusta si basa prima di tutto sulla portata nominale per ripiano, che deve superare il peso massimo dello stampo più pesante con un margine di sicurezza adeguato, generalmente almeno il 20-30% in più rispetto al peso effettivo. Non bisogna mai caricare una scaffalatura al limite della sua portata dichiarata.
Un approccio pratico per la selezione parte da questi passaggi:
- Catalogare tutti gli stampi con peso, dimensioni e frequenza di utilizzo
- Identificare il peso massimo tra tutti gli stampi da stoccare
- Scegliere una scaffalatura con portata per ripiano superiore a quel valore, includendo il margine di sicurezza
- Verificare la portata totale della struttura, non solo del singolo ripiano
- Considerare il metodo di movimentazione: carrello elevatore, carroponte o movimentazione manuale richiedono strutture diverse
Per stampi molto pesanti, superiori a una o due tonnellate, è consigliabile affidarsi a scaffalature certificate con documentazione tecnica del costruttore e, in alcuni casi, a una verifica strutturale da parte di un ingegnere. Per approfondire le soluzioni di prodotto disponibili per la gestione degli stampi pesanti, è utile valutare l’intera gamma di sistemi dedicati al cambio e allo stoccaggio stampi.
Scaffalature fisse o mobili: quale soluzione conviene di più?
Le scaffalature fisse sono più economiche e stabili, mentre quelle mobili o su rotaia permettono di aumentare la densità di stoccaggio riducendo i corridoi. La scelta dipende dalla frequenza di accesso agli stampi e dalla disponibilità di spazio nel reparto.
Le scaffalature fisse sono la soluzione più adatta quando:
- Gli stampi vengono prelevati frequentemente e da posizioni diverse
- Il budget iniziale è limitato
- Il layout del reparto è già definito e non prevede variazioni
Le scaffalature mobili (sistemi compactus o su rotaia) convengono quando:
- Lo spazio è un fattore critico e si vuole aumentare la capacità di stoccaggio senza ampliare il locale
- Gli stampi vengono prelevati con frequenza bassa o programmata
- Si gestisce un magazzino stampi centralizzato con molte referenze
In generale, nei reparti di stampaggio ad alta rotazione, la semplicità e la velocità di accesso delle scaffalature fisse tendono a prevalere rispetto alla densità offerta dai sistemi mobili.
In che modo la scaffalatura influisce sui tempi di cambio stampo?
Un sistema di stoccaggio ben organizzato riduce direttamente i tempi di cambio stampo, perché permette di localizzare, prelevare e trasportare lo stampo corretto in modo rapido e senza errori. Quando gli stampi sono mal posizionati, difficili da raggiungere o privi di identificazione, ogni cambio stampo richiede tempo aggiuntivo che si somma al fermo macchina.
I fattori che collegano la scaffalatura all’efficienza del cambio stampo includono:
- Posizione degli stampi rispetto alla pressa: stoccare gli stampi più utilizzati nelle posizioni più vicine e accessibili riduce i percorsi di movimentazione
- Altezza di stoccaggio: ripiani a un’altezza ergonomica o compatibile con il carroponte accelerano il prelievo
- Identificazione visiva immediata: etichette chiare, colori o sistemi digitali evitano ricerche e scambi di stampo
- Integrazione con tavoli di cambio stampo: una scaffalatura posizionata vicino alle stazioni di cambio riduce ulteriormente i tempi di setup
In un’ottica di riduzione del tempo di fermo macchina, la scaffalatura non va considerata separatamente dal resto del flusso di cambio stampo: è un elemento che fa parte di un sistema più ampio.
Quali norme di sicurezza si applicano allo stoccaggio degli stampi?
Lo stoccaggio degli stampi è soggetto alle norme generali sulla sicurezza delle scaffalature industriali, tra cui la norma europea EN 15635 per la gestione e l’ispezione dei sistemi di stoccaggio in acciaio, e le disposizioni del D.Lgs. 81/2008 in materia di sicurezza nei luoghi di lavoro in Italia. Queste normative stabiliscono requisiti di installazione, marcatura, carico massimo e ispezione periodica.
I principali obblighi e buone pratiche da rispettare includono:
- Indicare la portata massima su ogni ripiano e sull’intera scaffalatura in modo visibile
- Fissare le scaffalature a pavimento o a parete per prevenire ribaltamenti, soprattutto in presenza di movimentazione meccanica
- Eseguire ispezioni periodiche per rilevare deformazioni, danni da urti o corrosione
- Formare gli operatori sulle procedure di carico e scarico sicuro degli stampi
- Non modificare la struttura senza consultare il costruttore o un tecnico abilitato
- Mantenere i corridoi liberi per garantire l’accesso sicuro ai mezzi di movimentazione
Un aspetto spesso sottovalutato riguarda lo stato degli stampi stessi durante lo stoccaggio: stampi mal conservati, con superfici ossidate o componenti danneggiati, rappresentano un rischio sia per la sicurezza degli operatori che per la qualità produttiva.
Come EAS Change Systems supporta la gestione e la manutenzione degli stampi
Organizzare uno stoccaggio efficiente è solo una parte del lavoro: garantire che gli stampi siano sempre in condizioni ottimali prima di rientrare in produzione è altrettanto importante. Noi di EAS Change Systems offriamo soluzioni concrete per supportare i reparti di stampaggio in questo processo.
Le nostre soluzioni di manutenzione stampi includono:
- Unità di ispezione: postazioni dedicate per esaminare gli stampi in modo sicuro ed ergonomico prima e dopo la produzione
- Mold rotator (unità di ribaltamento stampi): sistemi che permettono di ruotare lo stampo per accedere a tutte le superfici senza movimentazioni manuali rischiose
- Tavoli di ispezione: superfici di lavoro stabili e attrezzate per le operazioni di controllo e manutenzione
- Programma Tool Care: un servizio di consulenza con cui supportiamo i clienti nell’introduzione degli stampi in produzione nelle migliori condizioni tecniche possibili
Integrare un sistema di stoccaggio efficiente con le nostre soluzioni di manutenzione significa ridurre i fermi macchina non pianificati, prolungare la vita utile degli stampi e migliorare la qualità del prodotto finale. Contattaci per scoprire quale soluzione è più adatta al tuo reparto e per ricevere una consulenza personalizzata.
