Per la fresatura pesante, la forza di bloccaggio necessaria dipende principalmente dalle dimensioni del pezzo, dal materiale lavorato e dalle forze di taglio generate dall’utensile. In linea generale, le operazioni di fresatura pesante su acciai o ghise richiedono forze di bloccaggio significativamente superiori rispetto alla fresatura leggera, spesso nell’ordine di decine di kilonewton, per garantire stabilità e precisione. Nelle sezioni seguenti analizziamo i fattori chiave, i valori consigliati e come scegliere il sistema di bloccaggio più adatto per le tue applicazioni industriali.
Da cosa dipende la forza di bloccaggio necessaria?
La forza di bloccaggio necessaria dipende da quattro fattori principali: le forze di taglio generate dall’utensile, le dimensioni e la massa del pezzo, il materiale lavorato e la geometria di contatto tra il pezzo e il piano di lavoro. Maggiori sono le forze di taglio, maggiore deve essere la forza che mantiene il pezzo fermo durante la lavorazione.
Nella fresatura pesante, le forze di taglio possono essere molto elevate, soprattutto quando si lavora con utensili di grande diametro, profondità di passata significative o materiali duri come acciai legati e ghise. Questi parametri influenzano direttamente la tendenza del pezzo a scivolare, sollevarsi o vibrare durante la lavorazione.
Altri elementi da considerare includono:
- Direzione delle forze di taglio: le forze laterali richiedono un bloccaggio orizzontale efficace, mentre le forze verticali verso l’alto richiedono un bloccaggio con sufficiente forza di trattenuta assiale.
- Superficie di contatto: superfici di appoggio maggiori distribuiscono meglio le forze, riducendo la pressione localizzata.
- Rigidità del sistema: un sistema di bloccaggio rigido riduce le vibrazioni e migliora la qualità superficiale del pezzo finito.
- Coefficiente di attrito: materiali con basso attrito tra pezzo e piano richiedono forze di bloccaggio più elevate per compensare la minore resistenza allo scivolamento.
Quali valori di forza di bloccaggio sono raccomandati per la fresatura pesante?
Per la fresatura pesante, i valori di forza di bloccaggio raccomandati variano tipicamente tra 20 e 100 kN o più, a seconda delle dimensioni del pezzo e delle condizioni operative. In applicazioni industriali su acciai o ghise con passate profonde, è comune lavorare con forze di bloccaggio nell’ordine di 50 kN per singolo punto di ancoraggio.
Non esiste un valore universale valido per tutti i casi: ogni applicazione richiede una valutazione specifica basata sui parametri di lavorazione. Tuttavia, come riferimento pratico, molti costruttori di macchine utensili indicano che la forza di bloccaggio totale dovrebbe essere almeno tre volte superiore alla forza di taglio massima attesa, per garantire un margine di sicurezza adeguato.
Per pezzi di grandi dimensioni o lavorazioni particolarmente aggressive, si consiglia di distribuire il bloccaggio su più punti, aumentando così la forza totale disponibile senza concentrare le sollecitazioni in un’unica zona del pezzo.
Cosa succede se la forza di bloccaggio è insufficiente?
Se la forza di bloccaggio è insufficiente durante la fresatura pesante, il pezzo può spostarsi, vibrare o addirittura staccarsi dal piano di lavoro durante la lavorazione. Questo comporta rischi sia per la qualità del pezzo sia per la sicurezza dell’operatore e dell’attrezzatura.
Le conseguenze pratiche di un bloccaggio inadeguato includono:
- Errori dimensionali: anche piccoli spostamenti del pezzo si traducono in tolleranze non rispettate e pezzi da scartare.
- Vibrazioni e chatter: un bloccaggio insufficiente favorisce le vibrazioni dell’utensile, peggiorando la finitura superficiale e riducendo la vita dell’utensile stesso.
- Danni all’attrezzatura: in casi estremi, il pezzo può urtare l’utensile o le guide della macchina, causando danni costosi.
- Rischi per la sicurezza: un pezzo che si stacca improvvisamente durante la lavorazione rappresenta un pericolo concreto per gli operatori nelle vicinanze.
Per questo motivo, in contesti di fresatura pesante è sempre preferibile sovrastimare leggermente la forza di bloccaggio piuttosto che rischiare un bloccaggio al limite.
Qual è la differenza tra bloccaggio idraulico e meccanico per la fresatura?
La differenza principale tra bloccaggio idraulico e meccanico riguarda il meccanismo di generazione della forza e la flessibilità operativa. Il bloccaggio idraulico utilizza la pressione di un fluido per generare forze elevate in modo rapido e uniforme, mentre il bloccaggio meccanico si basa su viti, cunei o leve che richiedono un intervento manuale o automatico.

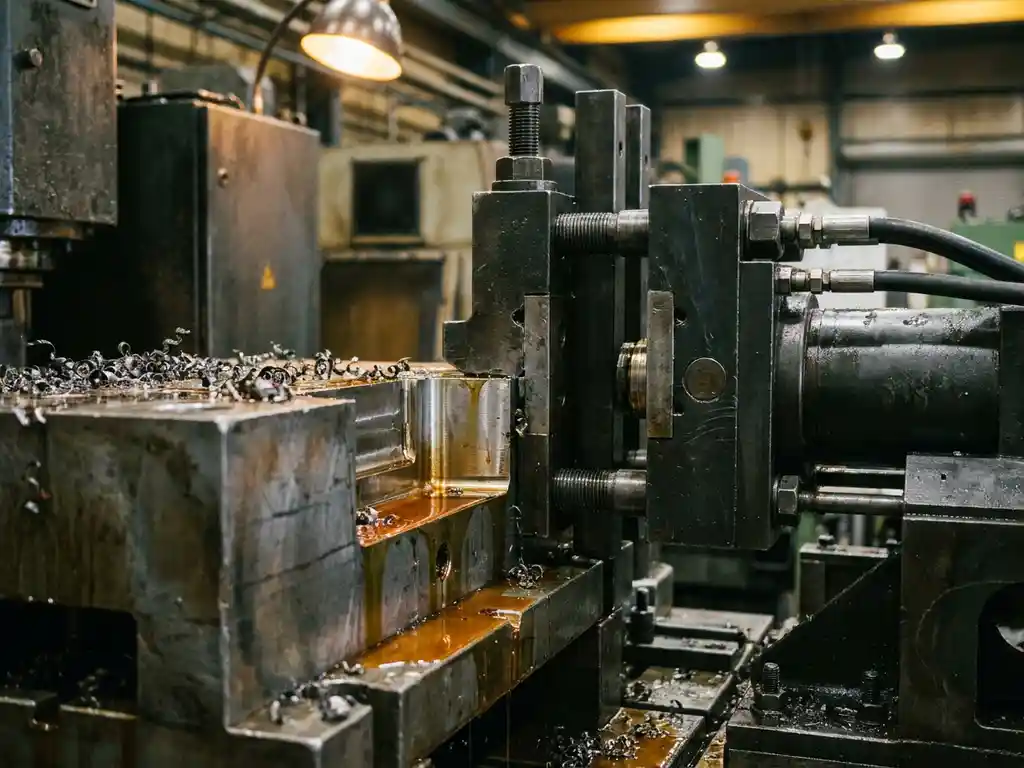

Bloccaggio idraulico
Il bloccaggio idraulico è particolarmente indicato per la fresatura pesante perché permette di raggiungere forze di bloccaggio molto elevate in modo rapido e controllato. La pressione del fluido può essere regolata con precisione, consentendo di adattare la forza alle esigenze specifiche della lavorazione. Inoltre, i sistemi idraulici si prestano bene all’automazione, riducendo i tempi di attrezzaggio. I sistemi di bloccaggio idraulico, come le nostre soluzioni della linea MOD, ELY e HECS, sono progettati proprio per garantire affidabilità e ripetibilità in ambienti produttivi intensivi.
Bloccaggio meccanico
Il bloccaggio meccanico, invece, offre semplicità costruttiva e indipendenza da impianti idraulici o elettrici. È una soluzione robusta e affidabile per applicazioni in cui la forza richiesta è più contenuta o in cui la flessibilità del sistema idraulico non è necessaria. Tuttavia, per la fresatura pesante con forze di taglio elevate, il bloccaggio meccanico tradizionale può risultare meno pratico, sia in termini di forza massima raggiungibile sia per i tempi di attrezzaggio più lunghi.
Come si calcola la forza di bloccaggio minima richiesta?
La forza di bloccaggio minima richiesta si calcola partendo dalla forza di taglio massima attesa durante la lavorazione e applicando un coefficiente di sicurezza. La formula di base prevede di dividere la forza di taglio per il coefficiente di attrito tra pezzo e piano, moltiplicando il risultato per un fattore di sicurezza generalmente compreso tra 1,5 e 3.
I passaggi pratici per il calcolo sono i seguenti:
- Determinare la forza di taglio massima: si calcola in base al diametro dell’utensile, alla profondità di passata, all’avanzamento e al materiale lavorato. I costruttori di utensili forniscono formule e software dedicati a questo scopo.
- Identificare il coefficiente di attrito: dipende dal materiale del pezzo e dal piano di lavoro. Per acciaio su acciaio, il coefficiente è tipicamente compreso tra 0,1 e 0,2.
- Applicare il fattore di sicurezza: moltiplicare il risultato per un fattore di sicurezza adeguato, tenendo conto delle variazioni di carico durante la lavorazione.
- Verificare la distribuzione dei punti di bloccaggio: assicurarsi che la forza totale sia distribuita correttamente per evitare deformazioni del pezzo.
In molti contesti industriali, i costruttori di sistemi di bloccaggio offrono strumenti di calcolo dedicati che semplificano questo processo e aiutano a scegliere la configurazione ottimale.
Quando è necessario aggiornare il sistema di bloccaggio esistente?
È necessario aggiornare il sistema di bloccaggio esistente quando le condizioni di lavorazione cambiano in modo significativo, quando si riscontrano problemi ricorrenti di qualità o sicurezza, oppure quando si introduce un nuovo tipo di pezzo o materiale che richiede forze di bloccaggio superiori a quelle garantite dal sistema attuale.
I segnali più comuni che indicano la necessità di un aggiornamento includono:
- Aumento della frequenza di pezzi non conformi per errori dimensionali o difetti superficiali.
- Vibrazioni eccessive durante la lavorazione che non si riescono a eliminare con altri interventi.
- Tempi di attrezzaggio troppo lunghi che impattano negativamente sulla produttività complessiva.
- Introduzione di macchine utensili più potenti che generano forze di taglio superiori rispetto al passato.
- Usura o deterioramento dei componenti del sistema di bloccaggio attuale, con riduzione della forza effettiva erogata.
In generale, un aggiornamento del sistema di bloccaggio è un investimento che si ripaga rapidamente attraverso la riduzione degli scarti, il miglioramento della qualità e l’aumento della produttività.
Come EAS Change Systems supporta le tue esigenze di bloccaggio
Quando si tratta di trovare la soluzione di bloccaggio giusta per la fresatura pesante o per qualsiasi altra applicazione industriale, noi di EAS Change Systems offriamo una gamma completa di sistemi progettati per rispondere alle esigenze più diverse. Le nostre soluzioni includono:
- Sistemi di bloccaggio magnetico Pressmag LP e SP: tecnologia magnetica avanzata per un fissaggio rapido, sicuro e senza deformazioni del pezzo.
- Bloccaggi idraulici MOD, ELY e HECS: progettati per forze di bloccaggio elevate, ripetibilità e integrazione in impianti automatizzati nuovi ed esistenti.
- Sistemi adattativi di bloccaggio: soluzioni flessibili che si adattano a geometrie e dimensioni di pezzo differenti, riducendo i tempi di attrezzaggio.
- Supporto tecnico e calcolo ROI: i nostri ingegneri applicativi ti aiutano a scegliere la configurazione ottimale e a valutare il ritorno sull’investimento.
Che tu stia cercando un sistema di bloccaggio magnetico o una soluzione idraulica per la fresatura pesante, siamo qui per aiutarti a trovare la risposta giusta. Contattaci oggi stesso per una consulenza personalizzata e scopri come possiamo migliorare l’efficienza e la sicurezza della tua produzione.
