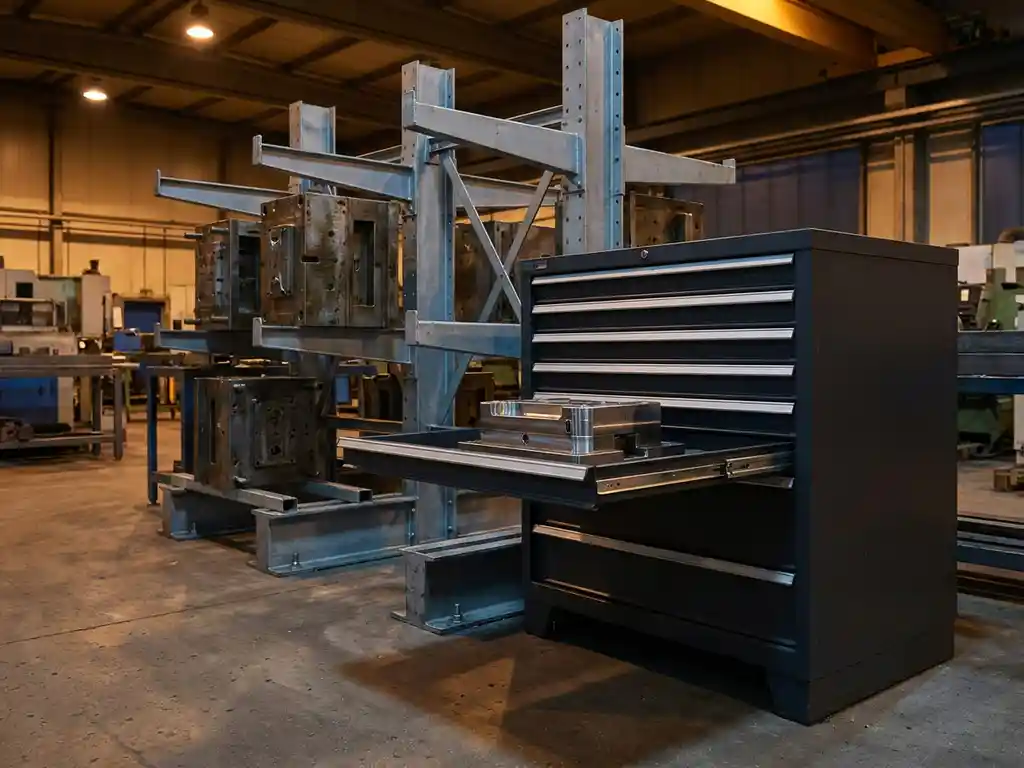

La principale differenza tra scaffalature a sbalzo e sistemi a cassetti per stampi riguarda il modo in cui gli stampi vengono supportati, resi accessibili e organizzati. Le scaffalature a sbalzo sostengono gli stampi su bracci orizzontali aperti, ideali per pezzi di grandi dimensioni o forme irregolari, mentre i sistemi a cassetti offrono compartimenti chiusi e scorrevoli, più adatti a stampi di dimensioni medie o piccole che richiedono protezione e ordine. La scelta dipende principalmente dalle dimensioni degli stampi, dalla frequenza di utilizzo e dallo spazio disponibile in officina. Nelle sezioni seguenti esploriamo ogni aspetto in dettaglio per aiutarti a individuare la soluzione più adatta alla tua realtà produttiva.
Cosa si intende per scaffalatura a sbalzo per stampi?
Una scaffalatura a sbalzo per stampi è un sistema di stoccaggio composto da montanti verticali ai quali sono fissati bracci orizzontali sporgenti, senza spalle laterali o ripiani chiusi. Gli stampi vengono appoggiati direttamente sui bracci, che possono essere regolati in altezza per adattarsi a pezzi di diverse dimensioni. Questo tipo di storage rack è progettato per carichi pesanti e ingombranti.
Il vantaggio principale di questo approccio è l’accessibilità totale: l’operatore può avvicinarsi allo stampo da qualsiasi lato, facilitando le operazioni di ispezione, manutenzione e movimentazione con carrello elevatore o gru a ponte. Non esistono pareti laterali che ostacolino la presa o il deposito del pezzo.
Le scaffalature a sbalzo sono particolarmente diffuse in ambienti dove gli stampi variano molto in lunghezza e larghezza, poiché la struttura aperta si adatta facilmente a pezzi non standardizzati senza richiedere modifiche costose al sistema di racking.
Come funzionano i sistemi a cassetti per lo stoccaggio degli stampi?
Un sistema a cassetti per lo stoccaggio degli stampi è composto da una struttura portante all’interno della quale scorrono cassetti estraibili su guide rinforzate. Ogni cassetto può contenere uno o più stampi, ed è accessibile frontalmente tramite scorrimento. Questo tipo di mold storage rack garantisce un’organizzazione precisa e una protezione superiore per ogni stampo.
I cassetti possono essere dotati di divisori, etichette o sistemi di codifica per identificare rapidamente ogni stampo senza dover spostare altri pezzi. Alcuni sistemi più avanzati integrano guide motorizzate o meccanismi di estrazione assistita per facilitare il lavoro con stampi di peso elevato.
Rispetto alle strutture aperte, i sistemi a cassetti occupano meno superficie a terra grazie allo sviluppo verticale e alla compattezza dei moduli. Questo li rende una soluzione efficace quando lo spazio in officina è limitato ma il numero di stampi da gestire è elevato. Per approfondire la gamma di soluzioni disponibili, è possibile consultare il catalogo completo dei nostri sistemi.
Qual è la principale differenza tra scaffalature a sbalzo e sistemi a cassetti?
La differenza fondamentale tra scaffalature a sbalzo e sistemi a cassetti riguarda la struttura di supporto e il tipo di accesso allo stampo. Le scaffalature a sbalzo offrono accesso aperto su più lati e sono adatte a stampi grandi e pesanti, mentre i sistemi a cassetti forniscono accesso frontale controllato e sono ottimali per stampi di dimensioni più contenute che richiedono protezione e un’organizzazione sistematica.
Struttura e capacità di carico
Le scaffalature a sbalzo sono costruite per reggere carichi molto elevati su bracci singoli, spesso superiori a diverse tonnellate per braccio. Questa caratteristica le rende la scelta naturale per stampi di grandi dimensioni utilizzati in presse o macchine per lo stampaggio a iniezione di grande formato. I sistemi a cassetti, pur disponibili in versioni ad alta portata, sono generalmente più indicati per stampi medi e piccoli, dove la capacità per singolo cassetto si attesta su valori inferiori.
Organizzazione e protezione degli stampi
I sistemi a cassetti proteggono gli stampi da polvere, detriti e danni accidentali grazie alla struttura chiusa. Ogni stampo occupa uno spazio definito e può essere catalogato con precisione. Le scaffalature a sbalzo, al contrario, espongono gli stampi all’ambiente di officina, il che può essere un fattore critico in ambienti con un’elevata presenza di polveri o trucioli metallici.
Quando conviene scegliere le scaffalature a sbalzo per gli stampi?
Le scaffalature a sbalzo sono la scelta più conveniente quando gli stampi sono di grandi dimensioni, hanno forme irregolari o devono essere movimentati frequentemente con attrezzature come carrelli elevatori o gru. Questo tipo di racking è ideale anche quando la priorità è la rapidità di accesso piuttosto che la protezione del pezzo.
Ecco le situazioni in cui le scaffalature a sbalzo rappresentano la soluzione ottimale:
- Stampi di grandi dimensioni o con sporgenze che non rientrano in cassetti standard
- Ambienti dove si utilizza il carrello elevatore per il trasporto degli stampi
- Officine con un numero limitato di stampi ma di peso e volume elevati
- Situazioni in cui la flessibilità di configurazione è prioritaria rispetto all’ordine sistematico
- Linee produttive con frequenti cambi di formato che richiedono accesso rapido e diretto
Quando è preferibile un sistema a cassetti per la gestione degli stampi?
Un sistema a cassetti è preferibile quando si gestisce un elevato numero di stampi di dimensioni medie o piccole, quando la protezione del pezzo è importante e quando si desidera un’organizzazione strutturata che riduca i tempi di ricerca e preparazione. Questo tipo di mold storage rack è particolarmente adatto a officine con spazio verticale disponibile ma superficie a terra limitata.
I sistemi a cassetti diventano la scelta ideale nelle seguenti circostanze:
- Grande varietà di stampi di dimensioni simili che devono essere identificati rapidamente
- Ambienti produttivi dove la pulizia e la protezione degli stampi sono requisiti critici
- Officine con poco spazio orizzontale ma altezze utili elevate
- Processi produttivi ad alta frequenza di cambio stampo, dove ridurre i tempi di ricerca è fondamentale
- Aziende che vogliono implementare un sistema di gestione degli stampi tracciabile e codificato
Come si integrano questi sistemi di stoccaggio con un processo di cambio stampo rapido?
Sia le scaffalature a sbalzo che i sistemi a cassetti si integrano con un processo di cambio stampo rapido riducendo i tempi di ricerca, preparazione e movimentazione dello stampo prima e dopo la produzione. Un sistema di stoccaggio ben organizzato è il primo anello della catena del quick mold change: se lo stampo non è disponibile rapidamente e nelle condizioni giuste, anche il sistema di cambio più efficiente perde efficacia. Scopri come le nostre applicazioni industriali possono ottimizzare ogni fase del processo produttivo.
L’integrazione efficace prevede alcuni elementi chiave:
- Posizionamento del sistema di stoccaggio vicino alle macchine di produzione per ridurre i percorsi di movimentazione
- Codifica chiara di ogni posizione di stoccaggio per permettere al personale di individuare lo stampo corretto senza perdite di tempo
- Utilizzo di carrelli di trasporto o veicoli dedicati compatibili con il tipo di scaffalatura adottata
- Ispezione e manutenzione degli stampi prima del rimessaggio, in modo che siano pronti all’uso al momento del prelievo
Un sistema di stoccaggio integrato con un programma di manutenzione preventiva garantisce che ogni stampo rientri in produzione nelle condizioni ottimali, eliminando fermi macchina imprevisti dovuti a usura o danni non rilevati durante lo stoccaggio.
Come EAS Change Systems supporta la gestione e lo stoccaggio degli stampi
Noi di EAS Change Systems non ci occupiamo solo del cambio stampo rapido: supportiamo i nostri clienti lungo l’intero ciclo di vita dello stampo, dallo stoccaggio alla messa in produzione. Le nostre soluzioni sono progettate per lavorare in sinergia, così da ottenere il massimo dell’efficienza in ogni fase del processo produttivo.
Ecco cosa offriamo concretamente per la gestione degli stampi:
- Tavoli di cambio stampo e veicoli di trasporto compatibili con diversi sistemi di stoccaggio, per movimentare gli stampi in modo sicuro e rapido dal magazzino alla macchina
- Unità di ispezione e tavoli di rotazione stampo per controllare lo stato dello stampo prima del rimessaggio, evitando che pezzi danneggiati vengano stoccati e rimessi in produzione senza verifica
- Tool Care Program, il nostro programma di consulenza e supporto che aiuta le aziende a introdurre gli stampi in produzione nelle migliori condizioni tecniche possibili, riducendo scarti e fermi non pianificati
- Calcolo del ROI per valutare il vantaggio economico concreto di un sistema integrato di stoccaggio e cambio stampo rapido
- Ingegneria applicativa e project management per progettare una soluzione su misura che tenga conto delle dimensioni degli stampi, della frequenza di cambio e dello spazio disponibile in officina
Se vuoi capire quale sistema di stoccaggio si adatta meglio alla tua linea produttiva e come integrarlo con un processo di cambio stampo efficiente, contattaci oggi stesso per una consulenza personalizzata con i nostri esperti.
