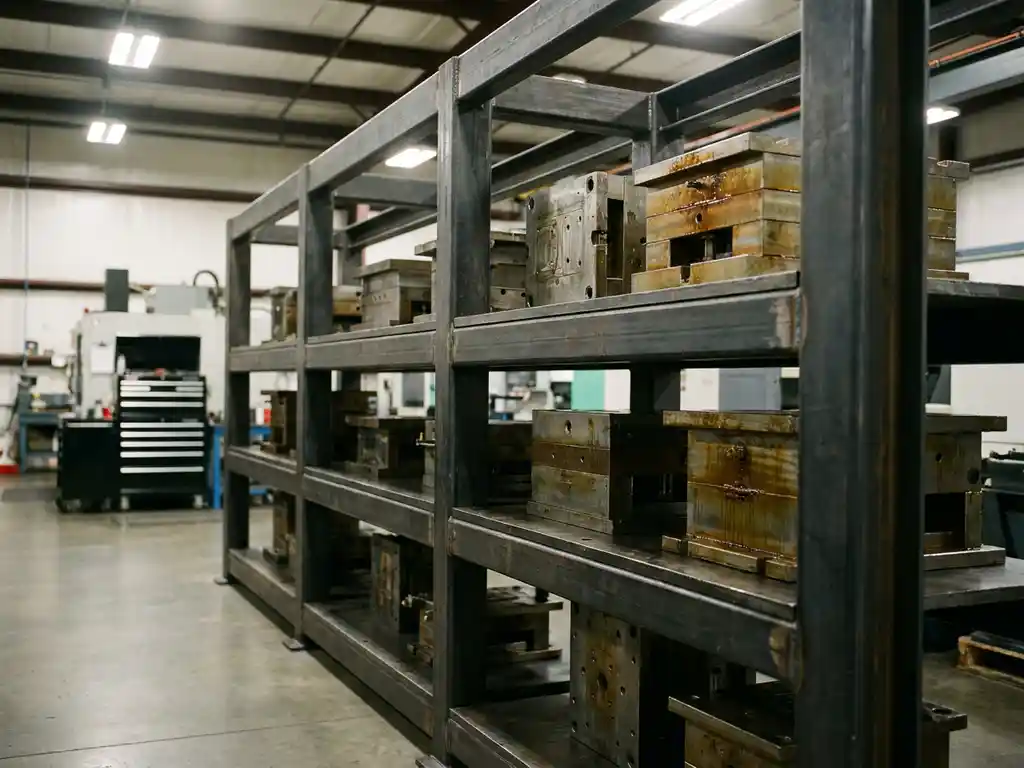

Gli scaffali per stampi industriali sono realizzati principalmente in acciaio al carbonio o acciaio strutturale, grazie alla loro elevata resistenza meccanica e alla capacità di sopportare carichi molto pesanti. In alcuni contesti specifici si utilizzano anche profili in alluminio, mentre l’acciaio inossidabile viene impiegato in ambienti soggetti a corrosione. La scelta del materiale dipende dal peso degli stampi, dalle condizioni ambientali e dall’integrazione con i sistemi di cambio rapido stampi.
Quali tipi di acciaio vengono usati per gli scaffali porta stampi?
Gli scaffali porta stampi sono costruiti principalmente con acciaio al carbonio laminato a caldo (come i profilati S235 o S355 secondo la normativa europea), acciaio strutturale a sezione tubolare o a C, e in alcuni casi acciaio ad alta resistenza per applicazioni con carichi estremi. La scelta del tipo di acciaio dipende dal peso degli stampi e dalla frequenza di utilizzo della scaffalatura.
I profilati S235 sono adatti per scaffalature standard con carichi medi, mentre l’S355 offre una resistenza superiore ed è preferito quando gli stampi superano diverse tonnellate. Le strutture a sezione scatolata (tubi quadri o rettangolari) garantiscono una rigidità elevata e una buona resistenza alla torsione, caratteristiche fondamentali quando si movimentano stampi di grandi dimensioni con carrelli o sistemi automatizzati.
Per scaffalature destinate all’integrazione con sistemi di cambio rapido, i profili devono rispettare tolleranze dimensionali precise, in modo da garantire il corretto allineamento tra lo stampo e la pressa o la macchina a iniezione.
Perché l’acciaio è il materiale più diffuso per le scaffalature industriali?
L’acciaio è il materiale dominante nelle scaffalature industriali per stampi perché combina alta resistenza meccanica, durabilità nel tempo e costi contenuti rispetto ad alternative equivalenti. Uno stampo per iniezione plastica o per pressofusione può pesare da pochi chilogrammi fino a decine di tonnellate, e nessun altro materiale strutturale offre lo stesso rapporto tra resistenza e costo a questi livelli di carico.
Tra i principali vantaggi dell’acciaio per il mold storage rack industriale troviamo:
- Alta capacità portante: regge carichi concentrati senza deformazioni permanenti
- Saldabilità e lavorabilità: permette di costruire geometrie personalizzate in base alle dimensioni degli stampi
- Compatibilità con trattamenti superficiali: può essere verniciato, zincato o trattato per resistere alla corrosione
- Lunga vita utile: con la manutenzione ordinaria, una scaffalatura in acciaio dura decenni
- Disponibilità e standardizzazione: i profilati in acciaio sono ampiamente disponibili e conformi a normative internazionali
In un reparto produttivo dove gli stampi vengono movimentati regolarmente, la robustezza strutturale del racking in acciaio è anche una questione di sicurezza per gli operatori.
In quali casi si usano scaffali in alluminio per gli stampi?
Gli scaffali in alluminio per stampi si utilizzano quando il peso degli stampi è contenuto, generalmente entro i 200-300 kg per ripiano, e quando la leggerezza della struttura rappresenta un vantaggio logistico. Sono una scelta comune per stampi di piccole dimensioni, prototipi o in ambienti dove la scaffalatura deve essere spostata frequentemente.
L’alluminio offre una resistenza alla corrosione naturalmente superiore rispetto all’acciaio al carbonio non trattato, il che lo rende adatto in ambienti umidi o in reparti di stampaggio dove si utilizzano lubrificanti e fluidi di raffreddamento. Tuttavia, per stampi industriali di medie e grandi dimensioni, l’acciaio rimane la scelta obbligata perché l’alluminio strutturale non raggiunge le stesse capacità portanti a parità di ingombro.
Un altro contesto in cui l’alluminio trova spazio è quello dei sistemi di storage rack modulari e configurabili, dove la facilità di assemblaggio e la possibilità di modificare la struttura senza saldature rappresentano un vantaggio operativo concreto.
Qual è la differenza tra scaffali verniciati, zincati e inox per stampi?
La differenza principale riguarda la protezione dalla corrosione e la durabilità in ambienti aggressivi. Gli scaffali verniciati sono i più economici ma richiedono manutenzione periodica; quelli zincati offrono una protezione più duratura senza manutenzione; quelli in acciaio inossidabile resistono anche ad ambienti chimicamente aggressivi ma hanno un costo significativamente più elevato.
Scaffali verniciati
La verniciatura a polvere (powder coating) è il trattamento più comune per le scaffalature industriali in acciaio. Offre una buona protezione in ambienti asciutti e con urti moderati, ma può scheggiarsi nel tempo a causa della movimentazione degli stampi. Quando il rivestimento si danneggia, l’acciaio sottostante è esposto alla ruggine e richiede ritocchi periodici.
Scaffali zincati
La zincatura a caldo garantisce uno strato di zinco che protegge l’acciaio anche se la superficie viene graffiata, perché lo zinco agisce come anodo sacrificale. È la soluzione preferita per ambienti umidi, reparti di pressofusione o aree esterne. Il costo è superiore alla verniciatura, ma la durata nel tempo è nettamente maggiore e la manutenzione è minima.
Scaffali in acciaio inossidabile
L’acciaio inossidabile (tipicamente AISI 304 o 316) viene impiegato in ambienti con presenza di acidi, solventi o requisiti igienici particolari, come alcune applicazioni nel settore farmaceutico o alimentare. Per la maggior parte dei reparti di stampaggio industriale è una scelta sovradimensionata in termini di costo, ma rappresenta la soluzione ottimale quando la corrosione è un rischio concreto e continuativo.
Quanto peso devono sopportare gli scaffali per stampi industriali?
Gli scaffali per stampi industriali devono sopportare carichi che variano enormemente: da poche centinaia di chilogrammi per stampi di piccole dimensioni fino a 10, 20 o anche 50 tonnellate per stampi di grandi dimensioni destinati a presse o macchine a iniezione ad alto tonnellaggio. La portata del singolo ripiano è il parametro critico da verificare in fase di progettazione.
In pratica, le scaffalature per mold storage rack industriale vengono progettate sulla base del peso massimo degli stampi presenti in officina, con un margine di sicurezza che segue le normative locali e le indicazioni del costruttore. È fondamentale considerare non solo il peso statico dello stampo posizionato sul ripiano, ma anche i carichi dinamici generati durante la movimentazione con carrelli, sistemi a rulli o veicoli automatici.
Per questo motivo, le scaffalature integrate con sistemi di cambio rapido stampi devono essere progettate insieme all’intero sistema di movimentazione, garantendo che la capacità portante sia coerente con i mezzi di trasporto utilizzati.
Come si scelgono gli scaffali giusti per il cambio rapido stampi?
Per scegliere gli scaffali giusti per il cambio rapido stampi occorre valutare il peso e le dimensioni degli stampi, la frequenza di accesso, il sistema di movimentazione utilizzato e l’integrazione con la linea produttiva. Uno storage rack progettato male rallenta il cambio stampo invece di accelerarlo, vanificando i benefici del sistema QMC.
I criteri principali da considerare sono:
- Portata per ripiano: deve coprire il peso del singolo stampo più pesante con un adeguato margine di sicurezza
- Altezza e numero di livelli: dipendono dalla disponibilità di spazio verticale e dai mezzi di sollevamento disponibili
- Accessibilità: gli stampi usati più frequentemente devono essere posizionati ai livelli più accessibili
- Compatibilità con i sistemi di movimentazione: i ripiani devono essere compatibili con carrelli, pre-rollers o sistemi a rulli integrati
- Trattamento superficiale: scegliere in base all’ambiente (verniciato, zincato o inox)
- Modularità: una struttura modulare permette di adattare la scaffalatura all’evoluzione del parco stampi
Una scaffalatura ben progettata non è solo un deposito: diventa parte attiva del processo produttivo, riducendo i tempi morti tra una produzione e l’altra.
Come EAS Change Systems supporta la gestione e la manutenzione degli stampi
Quando si parla di scaffali per stampi, il tema della conservazione e della manutenzione degli stampi è strettamente legato. Un sistema di stoccaggio efficiente ha senso solo se gli stampi vengono gestiti nel loro ciclo di vita completo, dalla produzione alla messa a riposo fino al prossimo utilizzo.
Noi di EAS Change Systems affianchiamo i produttori non solo con soluzioni di cambio rapido stampi, ma anche con un programma completo di manutenzione degli stampi. Le nostre soluzioni in questo ambito includono:
- Unità di ispezione: per esaminare gli stampi in sicurezza prima e dopo la produzione, senza movimentazioni rischiose
- Mold rotator (rotatore per stampi): per ruotare lo stampo e accedere a tutte le sue superfici in modo ergonomico e sicuro
- Tavoli di ispezione: superfici di lavoro dedicate che facilitano la manutenzione ordinaria e straordinaria
- Programma Tool Care: un servizio di consulenza e supporto per introdurre gli stampi in produzione nelle migliori condizioni tecniche possibili
Integrare uno storage rack adeguato con le nostre soluzioni di manutenzione significa avere un reparto stampi organizzato, sicuro e pronto a supportare cambi rapidi senza interruzioni impreviste. Contattaci per scoprire come possiamo aiutarti a progettare un sistema completo di gestione degli stampi, dalla scaffalatura alla manutenzione.
