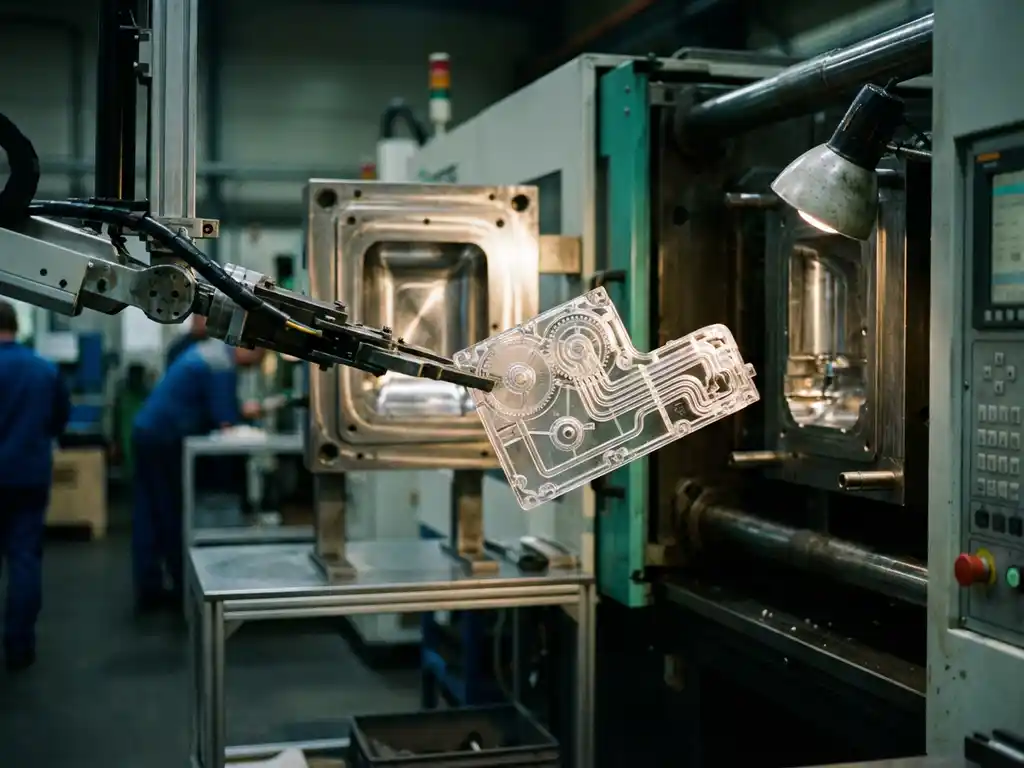

Il design for manufacturability (DFM) nello stampaggio a iniezione è un approccio progettuale che ottimizza la forma e le caratteristiche dei componenti per facilitare il processo produttivo. Questo metodo riduce i costi, migliora la qualità e accelera i tempi di produzione, integrando considerazioni di producibilità sin dalle prime fasi di progettazione. Comprendere i principi del DFM, gli errori comuni e le strategie di implementazione è fondamentale per ottimizzare il processo di stampaggio a iniezione.
Cos’è il design for manufacturability e perché è cruciale nello stampaggio a iniezione?
Il design for manufacturability (DFM) è una metodologia progettuale che considera le limitazioni e le opportunità del processo di stampaggio a iniezione durante lo sviluppo del prodotto. Questo approccio integra vincoli produttivi, proprietà dei materiali e caratteristiche degli stampi nella progettazione, per ottenere componenti facilmente realizzabili.
La rilevanza del DFM nello stampaggio a iniezione deriva dalla complessità intrinseca del processo. Il materiale plastico fuso deve riempire completamente lo stampo, raffreddarsi in modo uniforme e consentire l’estrazione senza difetti. Una progettazione che non considera questi aspetti può causare problemi come riempimento incompleto, deformazioni, segni di ritiro o difficoltà di estrazione.
L’applicazione del DFM sin dalle fasi iniziali di progettazione permette di identificare e risolvere potenziali criticità prima della realizzazione degli stampi. Questo approccio preventivo evita costose modifiche successive e riduce significativamente i tempi di sviluppo. Inoltre, componenti progettati secondo i principi del DFM richiedono stampi più semplici, riducendo gli investimenti iniziali e i costi di manutenzione.
Quali sono i principi chiave del DFM applicati allo stampaggio a iniezione?
I principi fondamentali del DFM per lo stampaggio a iniezione includono l’ottimizzazione degli spessori, la semplificazione geometrica, la progettazione delle nervature e la considerazione dei punti di iniezione. Questi elementi lavorano insieme per garantire un flusso ottimale del materiale e una produzione efficiente.
L’uniformità degli spessori rappresenta il principio più importante. Variazioni eccessive di spessore causano un raffreddamento non uniforme, creando tensioni interne, deformazioni e segni di ritiro. La regola generale prevede variazioni massime del 25% rispetto allo spessore nominale, con transizioni graduali tra sezioni diverse.
La semplificazione geometrica elimina sottosquadri complessi, angoli vivi e dettagli che complicano la realizzazione dello stampo. Angoli di sformo di almeno 0,5–1° facilitano l’estrazione del pezzo, mentre raggi di raccordo di 0,5–1 mm riducono le concentrazioni di tensione e migliorano il flusso del materiale.
La progettazione delle nervature di rinforzo segue regole specifiche: spessore massimo pari al 60% della parete principale, altezza non superiore a tre volte lo spessore della nervatura e angoli di sformo di 1–1,5°. Queste proporzioni evitano segni di ritiro visibili sulla superficie opposta.
La posizione dei punti di iniezione influenza direttamente la qualità del pezzo. Punti di iniezione centrali o multipli garantiscono un riempimento uniforme, mentre la loro posizione deve tenere conto delle linee di saldatura, dell’aspetto estetico e della facilità di rimozione.
Come il design for manufacturability riduce i costi di produzione nello stampaggio?
Il DFM riduce i costi di produzione attraverso la semplificazione degli stampi, l’ottimizzazione dei tempi di ciclo, la minimizzazione degli scarti e l’utilizzo efficiente dei materiali. Questi benefici si traducono in risparmi immediati e in vantaggi competitivi a lungo termine.
La semplificazione degli stampi rappresenta il principale fattore di riduzione dei costi. Geometrie ottimizzate richiedono meno lavorazioni meccaniche, sistemi di movimentazione più semplici e minore manutenzione. Stampi più semplici hanno una vita utile maggiore e richiedono interventi di riparazione meno frequenti.
L’ottimizzazione dei tempi di ciclo deriva da spessori uniformi, che permettono un raffreddamento più rapido ed efficiente. I tempi di raffreddamento rappresentano spesso il 70–80% del ciclo totale; quindi, anche piccole riduzioni generano aumenti significativi di produttività. Geometrie ben progettate consentono anche pressioni di iniezione inferiori, riducendo lo stress su stampo e macchina.
La minimizzazione degli scarti risulta da progettazioni che prevengono difetti comuni come bolle d’aria, linee di saldatura visibili, deformazioni e riempimenti incompleti. Tassi di scarto inferiori significano maggiore efficienza produttiva e minori costi di materiale.
L’ottimizzazione dell’utilizzo dei materiali include la riduzione di volumi non necessari, l’eliminazione di sovraspessori e la progettazione di sistemi di alimentazione efficienti. Questi accorgimenti riducono il consumo di materia prima per pezzo e accelerano i tempi di ciclo.
Quali errori di progettazione compromettono l’efficienza dello stampaggio a iniezione?
Gli errori più comuni includono variazioni eccessive di spessore, geometrie complesse con sottosquadri problematici, scelte di materiali inadeguate e mancata considerazione delle linee di divisione dello stampo. Questi problemi causano difetti di qualità, aumentano i costi e complicano la produzione.
Le variazioni eccessive di spessore rappresentano l’errore più frequente e dannoso. Sezioni spesse adiacenti a sezioni sottili creano un raffreddamento non uniforme, causando deformazioni, tensioni residue e segni di ritiro evidenti. Transizioni brusche tra spessori diversi generano concentrazioni di stress che possono causare rotture.
Le geometrie complesse con sottosquadri multipli richiedono sistemi di estrazione sofisticati, che aumentano i costi e la complessità dello stampo. Angoli vivi e superfici prive di sformo causano difficoltà di estrazione, usura prematura dello stampo e possibili danni ai pezzi.
Le scelte di materiali inadeguate per l’applicazione specifica possono compromettere sia la lavorabilità sia le prestazioni finali. Materiali con alta viscosità, in geometrie complesse, possono causare riempimenti incompleti, mentre materiali con elevato ritiro, in progettazioni non ottimizzate, generano problemi dimensionali.
La mancata considerazione delle linee di divisione dello stampo porta a progettazioni che richiedono stampi complessi o generano linee di bavatura in posizioni critiche. Questo errore può richiedere lavorazioni secondarie costose o compromettere l’aspetto estetico del prodotto finale.
Come implementare efficacemente il DFM nel processo di sviluppo prodotto?
L’implementazione efficace del DFM richiede integrazione sin dalla fase concettuale, collaborazione tra i team di progettazione e produzione, utilizzo di strumenti di simulazione e validazione iterativa. Questo approccio sistematico garantisce un’ottimizzazione continua e risultati superiori.
L’integrazione precoce inizia dalla fase di concept design, quando le modifiche sono ancora economiche e semplici da implementare. Stabilire linee guida DFM specifiche per lo stampaggio a iniezione e formare i progettisti sui principi fondamentali crea una base solida per decisioni informate.
La collaborazione interdisciplinare coinvolge progettisti, ingegneri di processo, specialisti di stampi e operatori di produzione. Revisioni congiunte del progetto identificano potenziali criticità e opportunità di ottimizzazione che singoli specialisti potrebbero non rilevare.
Gli strumenti di simulazione permettono di validare virtualmente le scelte progettuali prima della realizzazione fisica. I software di simulazione del riempimento identificano problemi di flusso, prevedono le linee di saldatura e ottimizzano la posizione dei punti di iniezione. Questi strumenti riducono i cicli di prototipazione e accelerano lo sviluppo.
La validazione iterativa attraverso prototipi rapidi e test funzionali conferma le prestazioni del progetto ottimizzato. Questo processo consente affinamenti graduali e garantisce che le ottimizzazioni DFM non compromettano la funzionalità o le prestazioni del prodotto finale.
Come EAS Change Systems ottimizza il design for manufacturability nello stampaggio
EAS Change Systems fornisce soluzioni integrate per implementare efficacemente il design for manufacturability nei processi di stampaggio a iniezione, combinando consulenza specializzata, tecnologie avanzate e supporto operativo. La nostra esperienza nel settore ci permette di identificare le opportunità di ottimizzazione più significative e di trasformarle in vantaggi competitivi concreti.
I nostri servizi includono:
- Analisi DFM approfondite per identificare criticità progettuali e opportunità di ottimizzazione prima della realizzazione degli stampi
- Simulazioni avanzate del processo per validare virtualmente le scelte progettuali e prevenire difetti di produzione
- Formazione specializzata per i team di progettazione sui principi del DFM applicati allo stampaggio a iniezione
- Supporto nella selezione dei materiali più adatti alle specifiche applicazioni e geometrie
- Ottimizzazione dei sistemi di cambio stampo per massimizzare l’efficienza produttiva e ridurre i tempi di setup
Trasforma il tuo processo di sviluppo prodotto con le soluzioni DFM di EAS Change Systems. Contattaci oggi per una consulenza personalizzata e scopri come ottimizzare i tuoi progetti di stampaggio a iniezione per raggiungere l’eccellenza produttiva.
