Una distribuzione non uniforme del campo magnetico sulla superficie di bloccaggio è causata principalmente da irregolarità fisiche, impurità superficiali, variazioni di temperatura e difetti di progettazione o installazione. Questi fattori compromettono la capacità dei magnetic clamping systems di mantenere uno stampo in posizione sicura e uniforme, riducendo l’efficacia del serraggio e aumentando il rischio di movimenti indesiderati durante la produzione. Nei paragrafi seguenti analizziamo le cause specifiche, i metodi di rilevamento e le soluzioni correttive.
Quali fattori fisici alterano la distribuzione del campo magnetico?
I principali fattori fisici che alterano la distribuzione del campo magnetico in un sistema di bloccaggio magnetico sono la presenza di materiali non ferromagnetici tra le superfici, le variazioni di spessore del piano di bloccaggio, le discontinuità nel percorso del flusso magnetico e la presenza di ossidazione o contaminanti metallici. Ognuno di questi elementi modifica localmente la permeabilità magnetica, creando zone di intensità variabile.
Il flusso magnetico segue sempre il percorso a minore resistenza magnetica. Quando incontra un ostacolo, come una bolla d’aria, uno strato di vernice, una sporgenza metallica o una zona di materiale diverso, si redistribuisce in modo non omogeneo. Il risultato è che alcune aree della superficie di bloccaggio ricevono un campo più intenso, mentre altre restano magneticamente deboli. Questa asimmetria riduce la forza di ritenzione complessiva dello stampo e può generare vibrazioni o microspostamenti durante il ciclo di produzione.
Anche la geometria dello stampo stesso gioca un ruolo: stampi con masse metalliche distribuite in modo asimmetrico o con cavità interne modificano localmente il percorso del flusso, creando zone di saturazione o di perdita magnetica. Per approfondire le diverse applicazioni dei sistemi di bloccaggio magnetico, è possibile consultare la sezione dedicata sul nostro sito.
Come influisce la qualità della superficie di contatto sull’uniformità magnetica?
La qualità della superficie di contatto è uno dei fattori più determinanti per l’uniformità del campo magnetico in un sistema di magnetic clamping. Una superficie irregolare, rugosa, graffiata o contaminata da oli, trucioli o ruggine introduce un traferro variabile tra il piano magnetico e lo stampo, riducendo localmente la densità del flusso e creando zone di bloccaggio inefficaci.
Il traferro, anche se minimo, ha un impatto sproporzionato sulla forza magnetica: raddoppiare il traferro può ridurre la forza di attrazione di oltre il 75% in alcune configurazioni. Per questo motivo, anche piccole irregolarità superficiali, come graffi profondi, bave o depositi di materiale, sono sufficienti a compromettere seriamente l’uniformità del campo.
Le buone pratiche di manutenzione prevedono la pulizia regolare della superficie di bloccaggio, la verifica della planarità con strumenti di misura adeguati e la rimozione di qualsiasi deposito prima di ogni cambio stampo. Una superficie liscia e pulita è la condizione di base per garantire un contatto magnetico omogeneo.
Perché la temperatura operativa modifica il comportamento del campo magnetico?
La temperatura operativa modifica il comportamento del campo magnetico perché le proprietà magnetiche dei materiali ferromagnetici variano con il calore. All’aumentare della temperatura, la permeabilità magnetica diminuisce e, se si raggiunge la temperatura di Curie del materiale, il campo magnetico può collassare completamente. In condizioni operative normali, anche variazioni termiche moderate possono causare fluttuazioni localizzate nel campo.
Nei sistemi di bloccaggio magnetico utilizzati in applicazioni di stampaggio a iniezione o pressofusione, le temperature dello stampo possono essere significativamente più alte di quelle ambiente. Questo crea gradienti termici tra il piano magnetico e lo stampo, che a loro volta generano variazioni locali nella densità del flusso. Le zone più calde presentano una permeabilità ridotta e quindi un campo più debole, mentre le zone più fredde mantengono valori di bloccaggio più elevati.
Per questo motivo, i sistemi di bloccaggio magnetico progettati per ambienti ad alta temperatura devono utilizzare materiali con temperature di Curie elevate e prevedere sistemi di monitoraggio termico per garantire che le condizioni operative rimangano entro i limiti di progetto.
Quali difetti di progettazione o installazione causano zone di campo debole?
I difetti di progettazione o installazione che causano zone di campo debole includono un dimensionamento errato del piano magnetico rispetto alla superficie dello stampo, un posizionamento non centrato dei poli magnetici, connessioni elettriche difettose nei sistemi elettropermanenti e un montaggio non parallelo tra il piano di bloccaggio e la superficie dello stampo.
Errori di dimensionamento e posizionamento
Quando il piano magnetico è sottodimensionato rispetto allo stampo, le zone periferiche dello stampo ricevono un campo insufficiente. Analogamente, se i poli magnetici non sono distribuiti in modo uniforme sulla superficie, si creano aree centrali o laterali con densità di flusso inferiore. Un progetto corretto prevede che la distribuzione dei poli copra in modo omogeneo tutta la superficie di contatto prevista. La gamma di prodotti EAS Change Systems è stata sviluppata proprio per rispondere a queste esigenze di precisione e copertura uniforme.
Errori di installazione e montaggio
Un piano di bloccaggio montato non perfettamente parallelo alla platina della pressa o della macchina a iniezione genera un traferro variabile che si traduce direttamente in un campo non uniforme. Anche viti di fissaggio non serrate uniformemente o supporti deformati possono introdurre questa condizione. Durante l’installazione, la verifica della planarità e del parallelismo è un passaggio critico che non va mai trascurato.
Come si rileva e misura la non uniformità del campo magnetico?

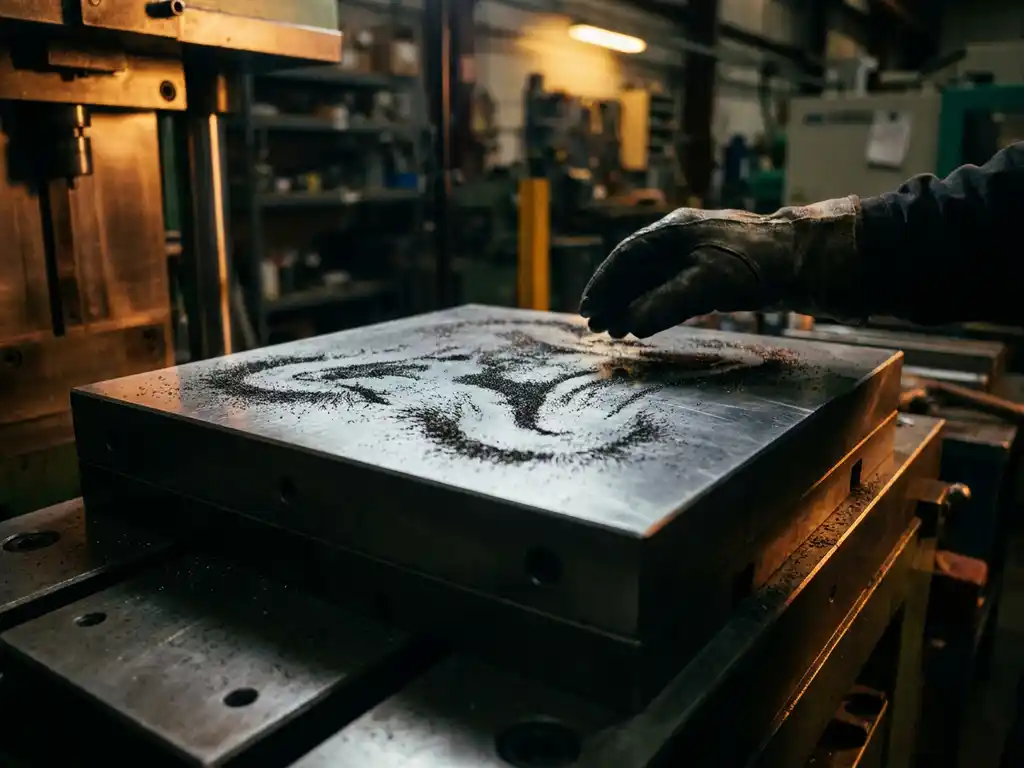

La non uniformità del campo magnetico si rileva principalmente attraverso l’uso di gaussmetri o teslametri a sonda, che consentono di mappare la densità del flusso in diversi punti della superficie di bloccaggio. Un’altra tecnica è l’uso di carta magnetica o di polveri ferromagnetiche che visualizzano visivamente le linee di campo, rivelando immediatamente le zone di intensità variabile.
La mappatura sistematica della superficie prevede la misurazione in una griglia di punti regolari, con una densità sufficiente a rilevare variazioni localizzate. I valori ottenuti vengono confrontati con le specifiche di progetto del sistema: deviazioni superiori a una soglia predefinita indicano la presenza di anomalie che richiedono un intervento.
Alcuni sistemi di bloccaggio magnetico moderni integrano sensori di campo direttamente nel piano, consentendo un monitoraggio continuo durante la produzione. Questo approccio permette di rilevare variazioni in tempo reale e di intervenire prima che si verifichino problemi di qualità o sicurezza.
Quali interventi correttivi ripristinano un campo magnetico uniforme?
Gli interventi correttivi per ripristinare un campo magnetico uniforme comprendono la pulizia e la rettifica della superficie di bloccaggio, la sostituzione dei componenti magnetici danneggiati o demagnetizzati, la ricalibrazione del sistema e la correzione del montaggio. La scelta dell’intervento dipende dalla causa identificata durante la fase di diagnosi.
Se il problema è superficiale, la pulizia accurata con solventi appropriati e la successiva verifica della planarità sono spesso sufficienti a ripristinare le condizioni ottimali. Se invece la superficie presenta graffi profondi o deformazioni, può essere necessaria una rettifica meccanica per riportarla alle tolleranze di progetto.
Nei casi in cui la non uniformità sia causata da componenti magnetici degradati, come magneti parzialmente demagnetizzati o bobine danneggiate nei sistemi elettropermanenti, la sostituzione dei componenti è l’unica soluzione definitiva. Una rimagnetizzazione parziale può essere una soluzione temporanea, ma non garantisce risultati duraturi nel tempo.
Come EAS Change Systems supporta l’uniformità del campo magnetico nei sistemi di bloccaggio
Garantire un campo magnetico uniforme richiede non solo componenti di qualità, ma anche una progettazione accurata e un supporto tecnico competente. Noi di EAS Change Systems offriamo soluzioni complete per affrontare ogni aspetto di questa sfida:
- Sistemi di bloccaggio magnetico Pressmag LP e SP, progettati per garantire una distribuzione omogenea del campo su tutta la superficie di contatto, adatti a una vasta gamma di stampi e applicazioni.
- Sistemi di bloccaggio adattativi, in grado di compensare variazioni geometriche degli stampi e di mantenere condizioni di serraggio uniformi anche in presenza di superfici non perfettamente piane.
- Supporto all’installazione e ingegneria applicativa, per garantire che ogni sistema venga montato correttamente, con verifica del parallelismo e della planarità fin dalla prima messa in opera.
- Servizio e manutenzione, con interventi periodici per verificare le condizioni del campo magnetico, pulire le superfici e sostituire eventuali componenti degradati prima che causino problemi di produzione.
- Calcolo del ROI, per aiutarti a valutare i benefici concreti di un sistema di bloccaggio magnetico ottimizzato in termini di riduzione dei tempi di setup e miglioramento della qualità produttiva.
Se stai riscontrando problemi di uniformità del campo magnetico sul tuo sistema di bloccaggio, o se vuoi progettare una soluzione nuova fin dall’inizio, contatta il nostro team tecnico. Troveremo insieme la soluzione più adatta alle tue esigenze produttive.
