Le dimensioni incoerenti dei pezzi stampati rappresentano una delle sfide più costose nella produzione industriale, causando scarti, rilavorazioni e tempi di fermo macchina che incidono direttamente sulla redditività. Questo problema, comune sia nello stampaggio a iniezione sia nella pressofusione, può dipendere da molteplici fattori, dalla configurazione della macchina alle procedure di setup.
Comprendere le cause alla radice e implementare le soluzioni corrette può trasformare un processo produttivo inefficiente in un’operazione precisa e affidabile, riducendo significativamente i tempi di fermo e migliorando la qualità complessiva del prodotto.
Cosa causa le dimensioni incoerenti dei pezzi stampati?
Le dimensioni incoerenti dei pezzi stampati derivano principalmente da variazioni della pressione di iniezione, della temperatura del materiale, del tempo di raffreddamento e da un posizionamento impreciso dello stampo. Questi fattori creano condizioni di processo instabili che si traducono in pezzi con tolleranze fuori specifica.
Le cause più comuni includono fluttuazioni della temperatura del cilindro di plastificazione, che alterano la viscosità del materiale e influenzano il riempimento della cavità. Variazioni della pressione di mantenimento possono causare ritiri differenti tra un ciclo e l’altro, mentre tempi di raffreddamento inadeguati o non uniformi portano a deformazioni e dimensioni variabili.
Il posizionamento impreciso dello stampo durante il cambio utensile rappresenta un’altra causa critica. Anche piccole variazioni di allineamento possono generare differenze dimensionali significative, soprattutto nei pezzi con tolleranze strette. Inoltre, l’usura degli stampi e dei sistemi di guida può accumularsi nel tempo, creando giochi che compromettono la ripetibilità dimensionale.
Come influisce il tempo di setup sulle dimensioni dei pezzi?
Un tempo di setup prolungato aumenta la probabilità di errori di posizionamento e calibrazione, creando variazioni dimensionali tra i lotti di produzione. Durante setup lunghi, le condizioni ambientali e quelle della macchina possono cambiare, influenzando la stabilità del processo produttivo.
I setup manuali richiedono spesso regolazioni iterative per raggiungere le specifiche dimensionali corrette. Questo processo di “prova ed errore” non solo consuma tempo prezioso, ma genera anche scarti durante la fase di messa a punto. Ogni regolazione manuale introduce potenziali variazioni che possono accumularsi e compromettere la precisione finale.
La pressione di ridurre i tempi di setup può portare gli operatori a saltare passaggi di verifica critici o ad accettare tolleranze meno rigorose. Questo approccio genera problemi dimensionali che emergono solo durante la produzione, causando fermi macchina non pianificati e perdite di produttività significative.
Qual è la differenza tra controllo dimensionale manuale e automatico?

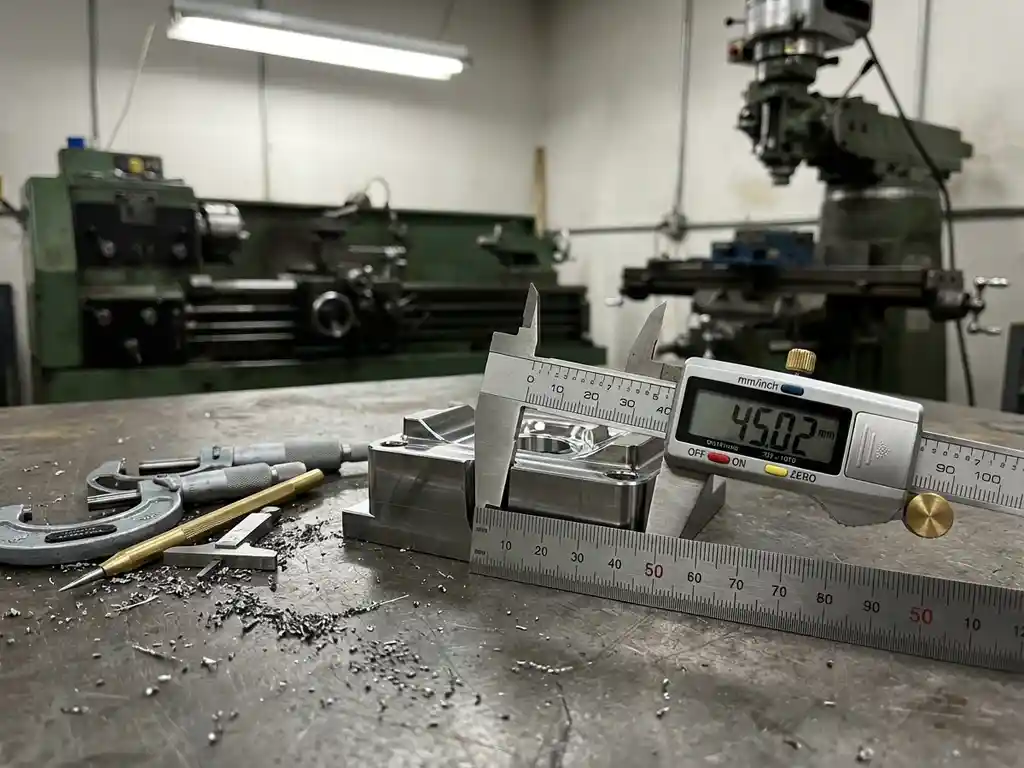

Il controllo dimensionale manuale si basa su misurazioni a campione effettuate dagli operatori con strumenti portatili, mentre il controllo automatico utilizza sistemi integrati che monitorano continuamente le dimensioni durante la produzione. La differenza principale risiede nella frequenza, nella precisione e nella capacità di intervento in tempo reale.
I sistemi manuali dipendono dalla competenza dell’operatore e dalla frequenza delle misurazioni, tipicamente limitate a controlli periodici su campioni ridotti. Questo approccio può non rilevare derive dimensionali graduali o variazioni che si verificano tra una misurazione e l’altra, consentendo la produzione di pezzi difettosi per periodi prolungati.
I sistemi automatici, invece, offrono un monitoraggio continuo del 100% della produzione, con feedback immediato per correzioni in tempo reale. Utilizzano sensori ottici, laser o a contatto che rilevano variazioni dimensionali nell’ordine dei micrometri, attivando automaticamente correzioni o fermi macchina quando i parametri escono dalle tolleranze specificate.
Come i sistemi di cambio stampo rapido migliorano la precisione?
I sistemi di cambio stampo rapido migliorano la precisione eliminando le variazioni dovute al posizionamento manuale e garantendo un allineamento ripetibile dello stampo tramite sistemi di centraggio meccanico e idraulico. Questo approccio standardizzato riduce drasticamente gli errori umani e le incoerenze dimensionali.
La standardizzazione del processo di cambio stampo elimina le variazioni procedurali che caratterizzano i metodi manuali. Ogni cambio avviene secondo parametri predefiniti e verificati, assicurando che lo stampo sia posizionato esattamente nella stessa posizione ogni volta. Questo livello di ripetibilità è fondamentale per mantenere la consistenza dimensionale tra diversi lotti di produzione.
I sistemi rapidi integrano spesso controlli di pressione e allineamento che verificano automaticamente il corretto posizionamento prima di avviare la produzione. Questa verifica preventiva elimina la necessità di regolazioni successive e riduce significativamente i tempi di messa a punto, consentendo di raggiungere più rapidamente le specifiche dimensionali target.
Quando dovresti investire in sistemi di controllo dimensionale avanzati?
L’investimento in sistemi di controllo dimensionale avanzati è giustificato quando i costi di scarti e rilavorazioni superano il 2–3% del fatturato di produzione, o quando le tolleranze richieste sono inferiori a ±0,1 mm. Questi sistemi diventano essenziali anche nelle produzioni ad alto volume, dove piccole variazioni possono generare perdite economiche significative.
I settori automotive, medicale e aerospaziale richiedono tipicamente investimenti in controlli avanzati, data la criticità delle specifiche dimensionali. In questi ambiti, anche minimi scostamenti possono compromettere la sicurezza del prodotto finale o causare problemi di assemblaggio che si traducono in costi elevati a valle della produzione.
La frequenza dei cambi stampo rappresenta un altro fattore determinante. Le produzioni con cambi frequenti beneficiano maggiormente di sistemi automatizzati che riducono i tempi di setup e garantiscono una ripetibilità dimensionale immediata. Il ritorno sull’investimento si concretizza attraverso la riduzione dei tempi di fermo, l’eliminazione degli scarti di avviamento e l’aumento della capacità produttiva complessiva.
Come EAS Change Systems risolve i problemi dimensionali
Noi di EAS Change Systems affrontiamo le sfide dimensionali con soluzioni integrate che combinano sistemi di cambio stampo rapido e tecnologie di posizionamento di precisione. Le nostre soluzioni eliminano le variazioni di setup e garantiscono un’eccellente ripetibilità dimensionale.
Le nostre soluzioni specifiche includono:
- Sistemi di centraggio meccanico e idraulico per un posizionamento ripetibile dello stampo
- Accoppiatori mono- e multilinea che mantengono connessioni precise tra i cicli produttivi
- Tavole di cambio stampo con guide di precisione per l’allineamento automatico
- Sistemi integrati di controllo della pressione per verificare il corretto serraggio
- Unità di ispezione e ribaltamento stampo per controlli dimensionali rapidi
La nostra esperienza nell’automazione industriale dal 1985 ci consente di offrire calcoli dettagliati del ROI e un supporto ingegneristico completo per ottimizzare i vostri processi produttivi. Contattate i nostri esperti per una valutazione gratuita delle vostre esigenze dimensionali e scoprite come ridurre i tempi di fermo del 70%, mantenendo la massima precisione.
