I sistemi di bloccaggio magnetico rappresentano una soluzione sempre più diffusa nelle linee di produzione moderne, grazie alla loro capacità di ridurre drasticamente i tempi di cambio stampo e di garantire un fissaggio preciso e ripetibile. Tuttavia, installare un sistema magnetico non basta: per ottenere il massimo dalle prestazioni e prevenire problemi in produzione, è fondamentale monitorare una serie di parametri chiave. Ecco i sette indicatori che ogni ingegnere dovrebbe tenere sotto controllo per assicurarsi che il proprio sistema di bloccaggio magnetico lavori sempre al meglio.
Bloccaggio magnetico: come misurare le prestazioni reali
Misurare le prestazioni reali di un magnetic clamping system significa andare oltre la semplice verifica che lo stampo sia fissato correttamente. Significa raccogliere dati continui, analizzare tendenze e intervenire prima che un piccolo problema diventi un fermo macchina imprevisto. I parametri descritti di seguito forniscono una visione completa e operativa dello stato del sistema, dal contatto fisico tra le superfici fino alla gestione degli allarmi elettronici. Per approfondire la gamma di soluzioni disponibili, è possibile consultare la nostra pagina prodotti.
1: Forza di bloccaggio effettiva applicata allo stampo
La forza di bloccaggio effettiva è il parametro fondamentale di qualsiasi clamping system: indica quanta forza magnetica viene realmente trasmessa allo stampo durante il ciclo produttivo. Un valore inferiore alle specifiche di progetto può essere sintomo di usura, contaminazione superficiale o degrado dei magneti permanenti.

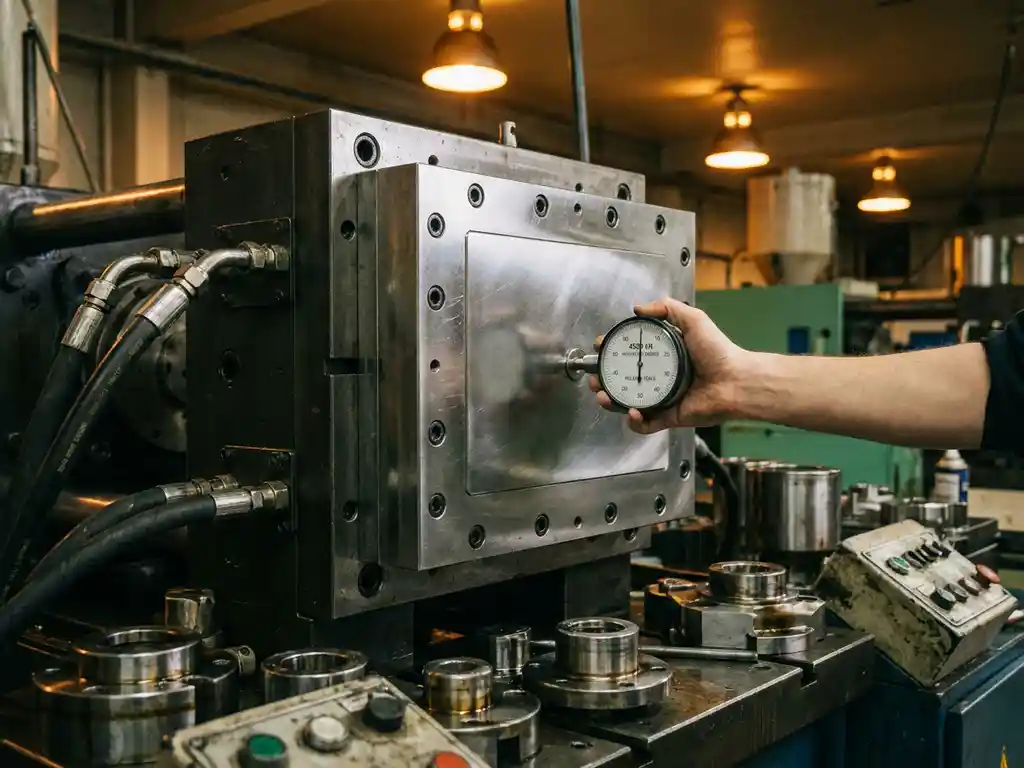

La misurazione dovrebbe avvenire con strumenti calibrati direttamente sull’interfaccia stampo-piastra, senza basarsi unicamente sui valori nominali dichiarati dal costruttore. La forza effettiva può variare in funzione dello spessore del materiale di accoppiamento, della geometria dello stampo e delle condizioni operative della macchina.
Questo parametro è particolarmente critico per stampi pesanti o per applicazioni con elevate forze di estrazione, dove anche una variazione del 10-15% rispetto al valore nominale può compromettere la sicurezza del processo. Verificarlo periodicamente garantisce che il sistema operi sempre entro i margini di sicurezza previsti.
2: Uniformità della distribuzione della forza
Un magnetic clamping efficace non si misura solo nella forza totale generata, ma anche nella sua distribuzione uniforme su tutta la superficie dello stampo. Una distribuzione irregolare può causare deformazioni dello stampo, difetti sul prodotto finito e usura accelerata delle superfici di accoppiamento.
L’uniformità si verifica attraverso misurazioni in più punti della piastra magnetica, confrontando i valori ottenuti ai quattro angoli e al centro. Differenze significative tra zone diverse indicano spesso un problema di planarità, contaminazione localizzata o un magnete parzialmente degradato.
Questo controllo è particolarmente rilevante per stampi di grandi dimensioni o con geometrie complesse, dove la distribuzione della forza deve compensare anche il peso e la forma irregolare del componente. Monitorare questo parametro con regolarità protegge sia la qualità del prodotto che l’integrità dello stampo.
3: Tempo di ciclo del cambio stampo
Il tempo di ciclo del cambio stampo è uno degli indicatori più immediati dell’efficienza di un sistema di bloccaggio magnetico. Un aumento progressivo di questo tempo, anche di pochi minuti, segnala spesso un problema operativo che merita attenzione: difficoltà di aggancio, necessità di pulizia delle superfici o malfunzionamenti del sistema di controllo.
Registrare il tempo di ogni cambio stampo e confrontarlo con il valore di riferimento stabilito durante la messa in servizio permette di identificare tendenze negative prima che diventino critiche. Strumenti di monitoraggio integrati nei moderni sistemi di controllo rendono questa operazione automatica e continua.
Ridurre e mantenere stabile il tempo di cambio stampo è uno degli obiettivi principali dell’automazione industriale. Un sistema magnetico ben calibrato e monitorato può portare questo valore a pochi minuti, contribuendo direttamente alla flessibilità produttiva e alla riduzione dei costi di setup. Scopri le diverse applicazioni industriali in cui i nostri sistemi di bloccaggio hanno ottimizzato i tempi di cambio stampo.
4: Tasso di ritenzione magnetica nel tempo
I magneti permanenti utilizzati nei sistemi di bloccaggio non mantengono la loro forza indefinitamente. Il tasso di ritenzione magnetica nel tempo misura quanto la capacità di bloccaggio si degrada nel corso dei mesi e degli anni di utilizzo, in funzione di cicli termici, vibrazioni e sollecitazioni meccaniche ripetute.
Un buon sistema di monitoraggio registra la forza magnetica a intervalli regolari e la confronta con i valori iniziali di commissioning. Un calo superiore alla soglia definita dal costruttore indica che è necessario un intervento di manutenzione o la sostituzione dei moduli magnetici.
Questo parametro è spesso sottovalutato, ma è determinante per la sicurezza a lungo termine del sistema. Pianificare verifiche periodiche della ritenzione magnetica, almeno una volta all’anno, consente di evitare cedimenti improvvisi e di programmare la manutenzione in modo predittivo.
5: Planarità e contatto della superficie di accoppiamento
La planarità delle superfici di accoppiamento è una condizione essenziale per il corretto funzionamento di qualsiasi sistema di bloccaggio magnetico. Anche piccole irregolarità, graffi profondi o depositi di sporco possono ridurre significativamente la superficie di contatto effettiva, abbattendo la forza di bloccaggio disponibile.
La verifica della planarità si esegue con strumenti di misura dedicati, come comparatori o sistemi laser, controllando sia la piastra magnetica che la superficie dello stampo. Il controllo deve essere eseguito a intervalli regolari e ogni volta che si sostituisce uno stampo che ha subito lavorazioni o riparazioni.
Mantenere le superfici pulite e piane non è solo una questione di performance: è anche una misura di sicurezza. Una superficie irregolare può causare micro-movimenti dello stampo durante il ciclo produttivo, con rischi per la qualità del prodotto e per l’integrità della macchina.
6: Temperatura operativa del sistema magnetico
La temperatura è uno dei fattori che influenzano maggiormente le prestazioni dei magneti permanenti. Al di sopra di certi valori, la forza magnetica si riduce in modo reversibile o, in casi estremi, in modo permanente. Monitorare la temperatura operativa del sistema di bloccaggio è quindi fondamentale, soprattutto in applicazioni con stampi caldi o in ambienti produttivi ad alta temperatura.
I moderni sistemi di bloccaggio magnetico includono sensori di temperatura integrati che segnalano in tempo reale il superamento delle soglie operative. È importante configurare correttamente questi allarmi in base alle specifiche del sistema e alle condizioni reali dell’impianto.
Applicazioni con stampi riscaldati, come quelle per materiali tecnici ad alta temperatura di processo, richiedono sistemi magnetici progettati specificamente per operare in queste condizioni. Verificare che il sistema installato sia compatibile con il range termico effettivo è un passaggio preliminare che non va mai trascurato.
7: Frequenza e tipologia degli allarmi di sistema
Gli allarmi generati dal sistema di controllo del bloccaggio magnetico sono una fonte preziosa di informazioni diagnostiche. Monitorare non solo la frequenza degli allarmi, ma anche la loro tipologia e distribuzione nel tempo, permette di identificare pattern ricorrenti che indicano problemi sistemici o di processo.
Un allarme occasionale può essere causato da un errore operativo o da una condizione transitoria. Allarmi ripetuti dello stesso tipo, invece, segnalano quasi sempre un problema strutturale che richiede un intervento tecnico. Registrare ogni evento in un log strutturato è il primo passo per una manutenzione davvero predittiva.
Analizzare la tipologia degli allarmi aiuta anche a distinguere tra problemi legati al sistema magnetico in senso stretto e problemi legati all’integrazione con la macchina o con il processo produttivo. Questa distinzione è fondamentale per indirizzare correttamente le attività di manutenzione e ridurre i tempi di fermo non pianificati.
Monitoraggio continuo per una produzione senza interruzioni
Tenere sotto controllo questi sette parametri non è un’attività una tantum: è un processo continuo che richiede strumenti adeguati, procedure documentate e personale formato. Un approccio sistematico al monitoraggio delle prestazioni del sistema di bloccaggio magnetico si traduce direttamente in maggiore affidabilità, minori costi di manutenzione e una produzione più fluida e prevedibile.
L’integrazione dei dati di monitoraggio con i sistemi MES o SCADA dell’impianto consente di avere una visione completa delle prestazioni nel tempo e di pianificare gli interventi in modo proattivo, evitando fermi macchina imprevisti e ottimizzando la disponibilità delle linee produttive.
Come EAS Change Systems supporta il monitoraggio dei sistemi di bloccaggio
Noi di EAS Change Systems progettiamo e forniamo soluzioni di bloccaggio complete, pensate per garantire prestazioni affidabili e misurabili nel tempo. Le nostre soluzioni di bloccaggio magnetico, tra cui la linea Pressmag LP e SP, sono sviluppate per rispondere alle esigenze più esigenti dell’industria dello stampaggio a iniezione e della pressofusione.
Ecco come supportiamo i nostri clienti nel monitoraggio e nell’ottimizzazione dei loro sistemi:
- Sistemi di bloccaggio adattativi progettati per garantire una distribuzione uniforme della forza su una vasta gamma di stampi e applicazioni
- Soluzioni magnetiche Pressmag con sensori integrati per il monitoraggio in tempo reale della temperatura e della forza di bloccaggio
- Calcoli ROI e analisi delle prestazioni per quantificare i benefici del passaggio a un sistema di bloccaggio ottimizzato
- Ingegneria applicativa e project management per garantire una corretta integrazione del sistema nell’impianto esistente
- Servizio e manutenzione con supporto tecnico dedicato per interventi preventivi e correttivi
Se vuoi valutare le prestazioni del tuo attuale sistema di bloccaggio o scoprire come le nostre soluzioni possono migliorare l’efficienza della tua produzione, contatta il nostro team tecnico per una consulenza personalizzata.
