Nella lavorazione multifaccia, la scelta del sistema di bloccaggio determina non solo la precisione del pezzo finito, ma anche l’efficienza complessiva del ciclo produttivo. I sistemi di bloccaggio magnetico si sono affermati come una delle soluzioni più versatili in questo contesto, offrendo tempi di setup ridotti, forze di ritenzione elevate e la possibilità di accedere a più facce del pezzo senza riposizionamenti complessi. Di seguito esploriamo sette configurazioni principali, ciascuna pensata per rispondere a esigenze operative specifiche.

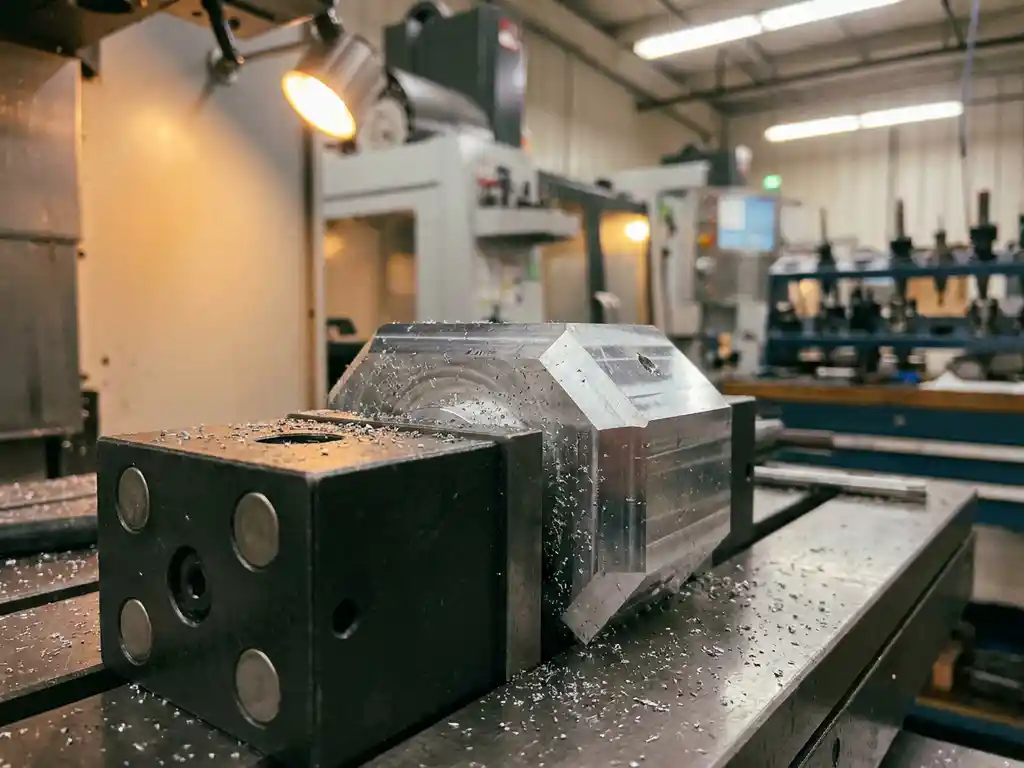

Bloccaggio magnetico nella lavorazione multifaccia
La lavorazione multifaccia richiede che il pezzo rimanga stabile e perfettamente posizionato mentre l’utensile opera su superfici diverse, spesso in sequenza rapida. I magnetic clamping systems rispondono a questa esigenza eliminando le morse tradizionali che ostruiscono l’accesso laterale, permettendo così una lavorazione continua senza interruzioni per il riposizionamento. La corrente magnetica viene attivata e disattivata in pochi secondi, riducendo drasticamente i tempi morti tra un’operazione e l’altra.
Ogni configurazione descritta qui di seguito si distingue per caratteristiche tecniche precise, adatte a geometrie, materiali e volumi produttivi differenti. Conoscerle nel dettaglio consente di scegliere la soluzione più adatta al proprio contesto produttivo.
1: Bloccaggio a piano singolo con poli alternati
Il bloccaggio a piano singolo con poli alternati è la configurazione più diffusa e rappresenta il punto di partenza ideale per chi si avvicina ai clamping systems magnetici. I poli magnetici sono distribuiti in modo alternato sulla superficie del piano, creando un campo uniforme che garantisce una forza di ritenzione costante su tutta l’area di contatto.
Questa configurazione è particolarmente efficace con pezzi a base piatta e superfici di appoggio regolari. La distribuzione omogenea del campo magnetico riduce il rischio di deformazioni indotte dalla pressione di bloccaggio, un aspetto critico nella lavorazione di pezzi sottili o in materiali sensibili alle tensioni residue.
È la scelta ideale per operazioni di fresatura e rettifica su pezzi prismatici semplici, dove si richiede accesso alla faccia superiore e laterale senza modificare il setup. Adatta a produzioni di medio e alto volume, dove la ripetibilità del posizionamento è prioritaria.
2: Bloccaggio a doppio piano per pezzi prismatici
Il bloccaggio a doppio piano utilizza due superfici magnetiche attive, tipicamente disposte su piani ortogonali, per stabilizzare pezzi prismatici di grandi dimensioni o con rapporti di forma sfavorevoli. Questa configurazione aumenta significativamente la forza totale di ritenzione senza aumentare la pressione su un singolo piano.
La doppia superficie di contatto distribuisce le forze di taglio in modo più equilibrato, riducendo le vibrazioni durante le lavorazioni ad alta velocità. Questo si traduce in una migliore finitura superficiale e in una maggiore durata utensile, due parametri spesso trascurati nella scelta del sistema di bloccaggio.
Questa soluzione è indicata per centri di lavorazione verticali e orizzontali, dove il pezzo deve essere lavorato su quattro o cinque facce in un unico ciclo. Funziona meglio con materiali ferromagnetici ad alta permeabilità, come acciai al carbonio e ghise.
3: Configurazione a tre assi per lavorazioni complesse
La configurazione a tre assi estende il principio del doppio piano aggiungendo una terza superficie magnetica attiva, consentendo il bloccaggio simultaneo lungo X, Y e Z. Questa soluzione è progettata per operazioni di lavorazione complessa, dove le forze di taglio agiscono in direzioni variabili e imprevedibili.
Il vantaggio principale è la capacità di mantenere il pezzo in posizione anche durante passate aggressive o cambi repentini di direzione dell’utensile. La rigidità complessiva del sistema aumenta notevolmente, riducendo le micro-vibrazioni che compromettono la qualità dimensionale del pezzo finito.
Questa configurazione trova applicazione ideale nella lavorazione di stampi e matrici, dove la geometria complessa richiede accesso multidirezionale e tolleranze molto strette. Richiede una pianificazione accurata del layout magnetico per evitare interferenze tra i campi delle diverse superfici attive.
4: Bloccaggio modulare con elementi riposizionabili
Il bloccaggio modulare si distingue per la flessibilità: i singoli elementi magnetici possono essere riposizionati sulla base del piano per adattarsi a geometrie diverse senza sostituire l’intero sistema. Ogni modulo è indipendente e può essere attivato o disattivato singolarmente.
Questa caratteristica rende il sistema particolarmente adatto a produzioni a basso volume con alta varietà di pezzi, dove il tempo di attrezzaggio deve essere ridotto al minimo pur mantenendo un bloccaggio affidabile. La modularità permette anche di configurare zone di bloccaggio differenziate sullo stesso piano, utile quando il pezzo presenta aree con geometrie diverse.
I sistemi modulari richiedono una maggiore competenza operativa rispetto alle configurazioni fisse, ma offrono un ritorno sull’investimento elevato in ambienti produttivi con frequenti cambi di lavorazione. Sono particolarmente apprezzati nei reparti di prototipazione e in officine conto terzi.
5: Configurazione a zero point con bloccaggio magnetico
L’integrazione tra sistemi zero point e bloccaggio magnetico rappresenta una delle evoluzioni più significative nei magnetic clamping systems moderni. I perni di riferimento zero point garantiscono una ripetibilità di posizionamento nell’ordine dei micron, mentre il campo magnetico assicura la ritenzione durante la lavorazione.
Questa combinazione elimina la necessità di ritocchi manuali tra un setup e l’altro, riducendo i tempi di attrezzaggio a pochi minuti anche per pezzi complessi. Il pezzo viene montato su una piastra portapezzo dotata di attacchi zero point, che si aggancia al piano magnetico con precisione assoluta e ripetibile.
È la configurazione preferita in ambienti con automazione avanzata, dove i pezzi vengono caricati e scaricati da robot o sistemi di pallettizzazione. L’alta ripetibilità la rende indispensabile nella produzione di componenti con tolleranze dimensionali molto strette, come quelli utilizzati in ambito aerospaziale o medicale.
6: Bloccaggio perimetrale per pezzi a profilo irregolare
Il bloccaggio perimetrale concentra la forza magnetica lungo il contorno esterno del pezzo anziché sulla superficie inferiore, lasciando libera la zona centrale per operazioni di foratura, fresatura profonda o ispezione. Questa configurazione è progettata specificamente per pezzi con profili irregolari o con cavità nella faccia inferiore.
Distribuendo il bloccaggio sul perimetro, si riduce il rischio di deformazione elastica dei pezzi sottili o cavi, un problema comune con i sistemi di bloccaggio tradizionali che applicano forza su tutta la superficie. La configurazione perimetrale permette anche di accedere alla faccia inferiore del pezzo durante la lavorazione, in applicazioni specifiche con macchine a portale.
Questa soluzione è ideale per pannelli, piastre con lavorazioni passanti e componenti strutturali con geometrie aperte. Richiede un’analisi preliminare del profilo del pezzo per verificare che la superficie di contatto perimetrale sia sufficiente a garantire la forza di ritenzione necessaria.
7: Sistemi ibridi magnetico-meccanici multifaccia
I sistemi ibridi combinano il bloccaggio magnetico con elementi meccanici di supporto, come spallamenti, cunei o morse ausiliarie, per gestire situazioni in cui il solo campo magnetico non garantisce una ritenzione sufficiente. Questa configurazione è pensata per materiali con bassa permeabilità magnetica o per operazioni con forze di taglio particolarmente elevate.
L’elemento magnetico funge da forza di pre-bloccaggio rapida, mentre gli elementi meccanici forniscono la ritenzione aggiuntiva necessaria per le passate più aggressive. Questa sinergia permette di mantenere tempi di setup ridotti tipici dei sistemi magnetici pur garantendo la sicurezza operativa richiesta dalle lavorazioni pesanti.
I sistemi ibridi trovano applicazione nella lavorazione di leghe di alluminio, titanio e materiali compositi, dove la permeabilità magnetica è insufficiente per un bloccaggio puramente magnetico. Sono anche la soluzione preferita quando le normative di sicurezza dello stabilimento richiedono un sistema di ritenzione ridondante indipendente dall’alimentazione elettrica.
Scegliere la configurazione giusta per ogni operazione
La scelta della configurazione di bloccaggio magnetico dipende da tre variabili principali: la geometria del pezzo, il materiale e il tipo di lavorazione prevista. Non esiste una soluzione universalmente superiore, ma esistono combinazioni ottimali per ogni contesto operativo.
Per orientarsi, è utile seguire un approccio strutturato:
- Materiale del pezzo: verificare la permeabilità magnetica prima di escludere o privilegiare un sistema puramente magnetico. Per materiali non ferromagnetici, considerare sempre una configurazione ibrida.
- Geometria e accesso: identificare quante facce devono essere lavorate e in quale sequenza, per scegliere la configurazione che minimizza i riposizionamenti.
- Volume produttivo: produzioni ad alto volume con pezzi ripetuti beneficiano di configurazioni fisse ad alta ripetibilità, come il sistema zero point. Produzioni miste preferiscono soluzioni modulari.
- Forze di taglio: operazioni aggressive richiedono configurazioni a doppio piano, a tre assi o ibride per garantire la stabilità del pezzo durante tutta la lavorazione.
- Automazione: se il reparto prevede carico e scarico automatizzato, la compatibilità con sistemi zero point e la velocità di attivazione del bloccaggio diventano criteri determinanti.
Valutare questi parametri in modo sistematico consente di selezionare la configurazione che massimizza la produttività, riducendo i rischi operativi e i costi di setup.
Come EAS Change Systems supporta il bloccaggio nella lavorazione multifaccia
Noi di EAS Change Systems progettiamo e produciamo soluzioni di bloccaggio avanzate pensate per rispondere esattamente alle sfide descritte in questo articolo. La nostra gamma di clamping systems include soluzioni magnetiche e ibride adatte a una vasta varietà di applicazioni industriali, dalla lavorazione di stampi per iniezione plastica fino alle presse e alle macchine di stampaggio.
Le nostre soluzioni includono:
- Pressmag LP e SP: piani magnetici progettati per il fissaggio rapido degli stampi nelle macchine, con attivazione e disattivazione in pochi secondi.
- Sistemi di bloccaggio adattativi: configurazioni flessibili che si integrano sia in macchine esistenti sia in nuove installazioni OEM.
- Soluzioni idrauliche complementari: le nostre serie MOD, ELY e HECS offrono un’alternativa o un complemento ai sistemi magnetici per applicazioni con requisiti di forza elevati.
- Supporto ingegneristico completo: dalla progettazione del layout alla gestione del progetto, fino all’installazione e alla manutenzione in loco.
Con oltre quarant’anni di esperienza nel settore e una rete di installazione presente su ogni continente, siamo in grado di supportare ogni tipo di operazione produttiva con soluzioni concrete e misurabili. Contattaci per ricevere una consulenza personalizzata e scoprire quale configurazione di bloccaggio è più adatta alle tue esigenze specifiche.
