La distribución desigual del campo magnético en la superficie de sujeción se produce principalmente por irregularidades físicas en el molde o la placa magnética, variaciones de temperatura y contaminación superficial. Estos factores alteran la permeabilidad magnética del material y crean zonas de menor densidad de flujo, lo que reduce la fuerza de sujeción en puntos concretos. A continuación, exploramos cada causa en detalle y cómo resolverla.
¿Qué factores físicos alteran la uniformidad del campo magnético?
Los principales factores físicos que alteran la uniformidad del campo magnético en un sistema de sujeción magnética son las variaciones en la composición del material del molde, la presencia de discontinuidades internas como poros o inclusiones, y las irregularidades geométricas de la superficie de contacto. Cualquiera de estos elementos modifica localmente la permeabilidad magnética y provoca que el flujo se concentre de forma desigual.
La permeabilidad magnética es la capacidad de un material para conducir el flujo magnético. Cuando el molde presenta zonas con diferente contenido de carbono, aleaciones heterogéneas o tratamientos térmicos inconsistentes, cada área responde de manera distinta al campo generado por la placa magnética. El resultado es un mapa de fuerza irregular sobre la superficie de sujeción. Conocer en detalle las aplicaciones industriales donde se emplean estos sistemas ayuda a anticipar qué condiciones de trabajo pueden comprometer la homogeneidad del campo.
- Discontinuidades internas: poros, grietas o inclusiones no metálicas actúan como barreras al flujo magnético y crean zonas de baja densidad.
- Geometría irregular: nervios, cavidades o salientes en la base del molde impiden el contacto homogéneo con la placa.
- Heterogeneidad del material: moldes fabricados con aceros de especificación incorrecta o con uniones soldadas presentan variaciones de permeabilidad que distorsionan el campo.
¿Cómo afecta el estado de la superficie del molde a la distribución magnética?

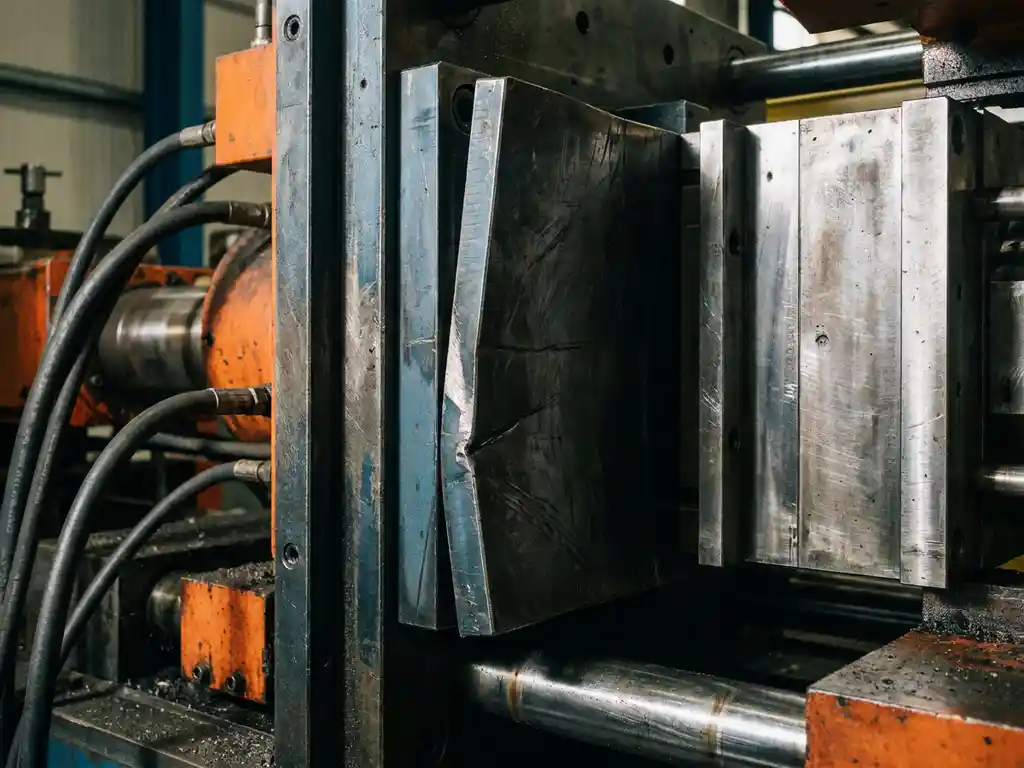

El estado de la superficie del molde tiene un impacto directo y significativo en la distribución del campo magnético. Una superficie con óxido, suciedad, pintura, rebabas o marcas de mecanizado reduce el área de contacto magnético efectivo, lo que crea puntos de alta resistencia al flujo y zonas de sujeción débil. Cuanto mayor es la separación real entre el molde y la placa, menor es la fuerza de atracción en ese punto.
El flujo magnético necesita un camino de baja resistencia para circular con eficiencia. Cualquier capa no magnética interpuesta entre la placa y el molde, aunque sea de décimas de milímetro, actúa como un entrehierro que reduce exponencialmente la densidad de flujo local. Por eso, una superficie aparentemente limpia pero con marcas de oxidación superficial puede generar diferencias de fuerza de sujeción notables entre zonas adyacentes.
La planitud de la base del molde también es determinante. Una desviación de planitud superior a la tolerancia recomendada por el fabricante del sistema de sujeción magnética provoca que ciertas áreas queden literalmente separadas de la placa, eliminando prácticamente la sujeción en esos puntos.
¿Por qué la temperatura de trabajo influye en la homogeneidad del campo?
La temperatura de trabajo influye en la homogeneidad del campo magnético porque el calor reduce la permeabilidad magnética de los materiales ferrosos y, en el caso de los imanes permanentes, puede provocar una pérdida parcial e irreversible de magnetización. A medida que la temperatura aumenta, los dominios magnéticos del material se agitan térmicamente y se alinean con menor eficiencia, lo que disminuye la intensidad y uniformidad del campo generado.
En aplicaciones de moldeo por inyección de plástico o estampación, las placas magnéticas trabajan en entornos donde la temperatura puede variar considerablemente entre el arranque y el régimen estable. Si la placa no está diseñada para el rango térmico de la aplicación, algunas zonas de la superficie de sujeción se calientan más que otras, especialmente las más próximas a los canales de calefacción del molde. Esta diferencia térmica genera gradientes de permeabilidad que distorsionan la distribución del campo.
Además, los ciclos repetidos de calentamiento y enfriamiento pueden provocar fatiga térmica en los componentes magnéticos, acelerando la degradación de la homogeneidad del campo con el tiempo.
¿Qué problemas de producción genera una sujeción magnética irregular?
Una sujeción magnética irregular genera problemas de producción que van desde el movimiento del molde durante el ciclo hasta defectos dimensionales en la pieza moldeada. Cuando la fuerza de sujeción no se distribuye de manera uniforme, el molde puede sufrir pequeños desplazamientos bajo las fuerzas de inyección o estampación, lo que compromete la repetibilidad del proceso y la calidad del producto final.
Los efectos más habituales en producción incluyen:
- Flash o rebaba excesiva: el movimiento del molde abre ligeramente el plano de partición, permitiendo que el material fluya hacia zonas no deseadas.
- Variaciones dimensionales: piezas fuera de tolerancia por desplazamiento del molde entre ciclos.
- Daños en el molde: las fuerzas asimétricas generan esfuerzos mecánicos no previstos que pueden agrietar o deformar componentes del molde.
- Paradas no planificadas: la detección de piezas defectuosas obliga a detener la producción para inspeccionar y reajustar la sujeción.
- Riesgo de seguridad: en casos extremos, una sujeción insuficiente puede provocar la caída del molde durante el cambio o el ciclo.
¿Cómo se detecta y diagnostica una distribución magnética deficiente?
Una distribución magnética deficiente se detecta mediante la medición directa de la densidad de flujo magnético en distintos puntos de la superficie de sujeción usando un gaussímetro o teslámetro. Este instrumento permite crear un mapa de campo que revela zonas de baja intensidad o discontinuidades. Complementariamente, la inspección visual y dimensional del molde y la placa identifica las causas físicas subyacentes.
Diagnóstico instrumental
El gaussímetro se desplaza de forma sistemática sobre la superficie de la placa magnética siguiendo una cuadrícula, registrando el valor del campo en cada punto. Las diferencias significativas entre mediciones adyacentes indican zonas problemáticas. Algunos sistemas de sujeción magnética modernos incorporan sensores integrados que monitorizan la fuerza de sujeción en tiempo real y alertan al operario si detectan anomalías.
Inspección física y dimensional
Paralelamente al diagnóstico instrumental, es necesario revisar el estado de la superficie del molde con una regla de precisión para verificar la planitud, inspeccionar visualmente la presencia de óxido, contaminación o daños mecánicos, y comprobar que el material del molde cumple las especificaciones de permeabilidad requeridas. El historial de temperatura de trabajo también debe revisarse para descartar la degradación térmica de los imanes.
¿Qué soluciones corrigen la distribución irregular del campo magnético?
Las soluciones para corregir una distribución irregular del campo magnético combinan acciones sobre el molde, la placa magnética y el proceso de trabajo. El primer paso es siempre eliminar las causas físicas identificadas en el diagnóstico antes de considerar ajustes en el sistema de sujeción. Consultar la gama completa de productos de sujeción disponibles permite identificar la solución técnica más adecuada para cada caso.
- Rectificado de la superficie del molde: restaurar la planitud de la base del molde dentro de las tolerancias especificadas elimina los entrehierros locales.
- Limpieza y desoxidación: eliminar óxido, pintura y contaminantes de la superficie de contacto reduce la resistencia al flujo magnético.
- Verificación del material del molde: asegurarse de que el acero utilizado tiene la permeabilidad magnética adecuada para el sistema de sujeción empleado.
- Control de temperatura: mantener la temperatura de trabajo dentro del rango admitido por el sistema magnético y usar placas diseñadas específicamente para aplicaciones de alta temperatura.
- Mantenimiento periódico de la placa: inspeccionar y, si es necesario, remagnetizar o sustituir los módulos magnéticos degradados.
- Adaptación del sistema de sujeción: en geometrías de molde complejas, combinar sujeción magnética con elementos de sujeción mecánicos complementarios puede compensar zonas de baja densidad de campo.
Cómo EAS Change Systems te ayuda con la sujeción magnética
En EAS Change Systems llevamos más de cuatro décadas desarrollando soluciones de sujeción rápida para moldeo por inyección de plástico, estampación y fundición a presión. Cuando la distribución irregular del campo magnético afecta a tu producción, nuestra gama de soluciones de sujeción está diseñada para abordar el problema desde la raíz.
Nuestra solución estrella para aplicaciones magnéticas es el sistema Pressmag LP y SP, placas magnéticas de sujeción rápida diseñadas para fijar moldes directamente sobre la máquina mediante tecnología magnética de alto rendimiento. Complementamos esta solución con:
- Sistemas de sujeción hidráulica (MOD, ELY y HECS) como alternativa o complemento a la sujeción magnética en geometrías complejas.
- Sistemas de sujeción adaptativos diseñados tanto para integración en equipos nuevos como para retrofit en maquinaria existente.
- Ingeniería de aplicación y gestión de proyectos para analizar tu caso concreto, seleccionar el sistema óptimo y garantizar una instalación correcta desde el primer día.
- Servicio de mantenimiento y cálculo de ROI para asegurarte de que tu inversión se traduce en tiempos de cambio reducidos y mayor disponibilidad de máquina.
Si estás experimentando problemas de sujeción magnética irregular o quieres optimizar tu proceso de cambio de molde, contacta con nuestro equipo de ingeniería para recibir un análisis personalizado y descubrir qué solución se adapta mejor a tu aplicación.
