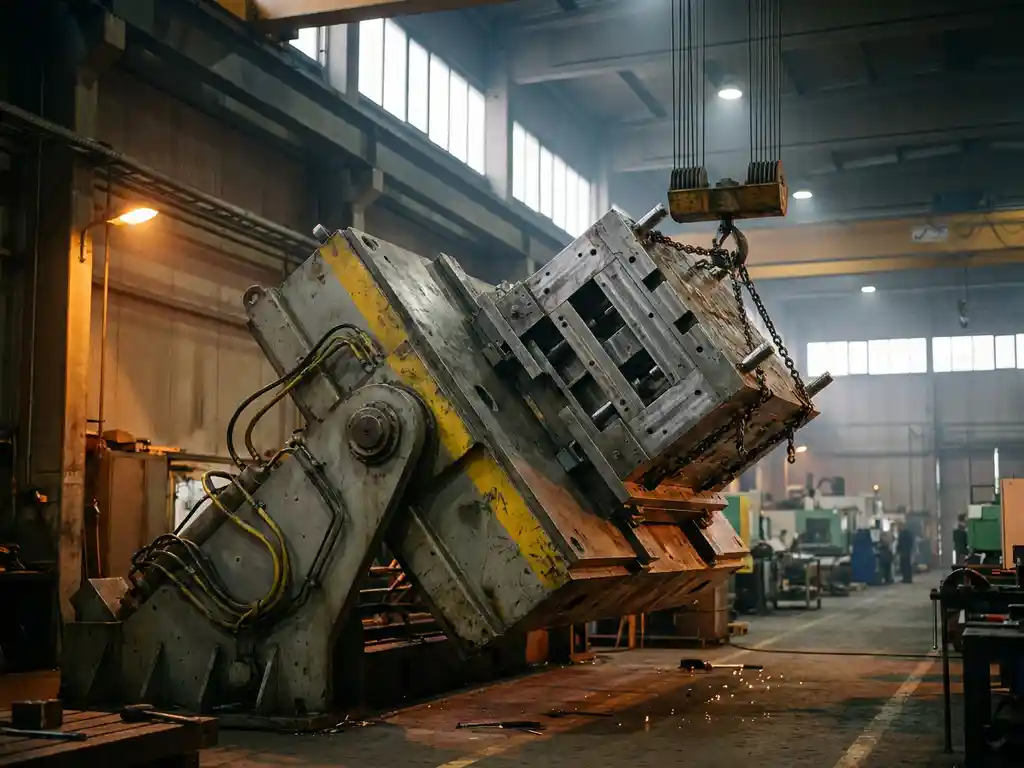

Un volteador de moldes trabaja junto a un sistema de grúa aérea dividiendo las tareas de manipulación: la grúa se encarga del transporte vertical y horizontal del molde desde la máquina hasta la estación de mantenimiento, mientras que el volteador lo recibe, lo sujeta con seguridad y lo gira para dar acceso completo a todas sus caras. Juntos, estos dos equipos eliminan la necesidad de maniobras manuales peligrosas y reducen drásticamente el tiempo de inspección y reparación. A continuación, respondemos las preguntas más frecuentes sobre cómo coordinar ambos sistemas de forma eficiente y segura.
¿qué función cumple el volteador de moldes en el proceso de mantenimiento?
El volteador de moldes, también conocido como mold flipper o rotador de moldes, es el equipo que permite girar el molde sobre su eje para exponer todas sus superficies sin necesidad de reposicionarlo manualmente. Durante el mantenimiento, esto es fundamental: técnicos y operarios pueden inspeccionar cavidades, canales de refrigeración, expulsores y superficies de cierre sin depender de la grúa para cada cambio de orientación.
En la práctica, el volteador actúa como una estación de trabajo fija dentro del área de mantenimiento. Una vez que el molde llega desde la prensa o la máquina de inyección, el equipo lo sujeta mediante un sistema de amarre seguro y lo rota en incrementos controlados, normalmente de 90° o 180°. Esto permite:
- Inspeccionar la cara de inyección y la cara de expulsión sin volteos manuales.
- Aplicar tratamientos de limpieza, lubricación o reparación en todas las zonas del molde.
- Reducir el tiempo total de mantenimiento al eliminar esperas de la grúa para cada reposicionamiento.
- Mejorar la ergonomía del puesto de trabajo y reducir el riesgo de lesiones del personal.
El resultado es un proceso de mold maintenance más rápido, más seguro y más repetible, que se traduce directamente en mayor disponibilidad de los moldes para la producción. Conoce las aplicaciones industriales en las que este tipo de soluciones marca una diferencia real.
¿cómo se coordina el volteador de moldes con la grúa aérea durante el cambio?
La coordinación entre el volteador de moldes y la grúa aérea sigue una secuencia bien definida: la grúa transporta el molde desde la máquina hasta la estación de mantenimiento y lo deposita sobre el volteador, que a partir de ese momento asume el control total de la pieza. La grúa queda libre para otras operaciones mientras el volteador realiza los giros necesarios.
Este reparto de funciones es clave para optimizar el flujo de trabajo. La grúa aérea es el medio de transporte principal y su uso debe ser eficiente porque es un recurso compartido en la mayoría de las plantas. Si la grúa tuviera que permanecer enganchada al molde durante todo el proceso de inspección o reparación, se convertiría en un cuello de botella inmediato.
El protocolo de transferencia suele seguir estos pasos:
- La grúa eleva el molde desde la máquina mediante eslingas, grilletes o sistemas de enganche rápido.
- El molde se traslada horizontalmente hasta quedar centrado sobre la plataforma del volteador.
- Se deposita el molde sobre los apoyos del volteador y se activan los amarres de sujeción.
- Se desconecta la grúa y el volteador asume el control de la pieza.
- Una vez terminado el mantenimiento, la grúa vuelve a enganchar el molde para devolverlo a la máquina o llevarlo al almacén.
Para que esta coordinación funcione sin fricciones, es importante que la altura de depósito del volteador sea compatible con el radio de acción de la grúa y que el área de trabajo esté despejada de obstáculos durante la transferencia.
¿qué requisitos de capacidad de carga deben cumplir ambos sistemas?
Tanto la grúa aérea como el volteador de moldes deben estar dimensionados para soportar el peso máximo del molde más pesado que se vaya a manipular, con un margen de seguridad adicional. Como regla general, la capacidad nominal de ambos equipos debe superar el peso real del molde en al menos un 25%, aunque los fabricantes de cada equipo establecen sus propios coeficientes de seguridad.
Es un error frecuente dimensionar correctamente la grúa y subestimar la capacidad del volteador. Cuando el molde está en posición horizontal, el centro de gravedad cambia y los esfuerzos sobre la estructura del volteador aumentan. Esto significa que la capacidad de carga del mold flipper debe calcularse considerando no solo el peso estático, sino también los momentos de inercia generados durante el giro.
Algunos factores clave a revisar antes de seleccionar ambos equipos:
- Peso bruto del molde: incluyendo placas, insertos, sistemas de refrigeración y cualquier accesorio montado.
- Dimensiones externas: largo, ancho y alto del molde en todas las posiciones de giro.
- Tipo de molde: los moldes de canal caliente o con mecanismos internos pueden tener distribuciones de peso asimétricas.
- Frecuencia de uso: un uso intensivo requiere equipos con mayor robustez estructural y componentes de mayor durabilidad.
La coherencia entre la capacidad de la grúa y la del volteador no es solo una cuestión técnica: es un requisito de seguridad que debe documentarse y verificarse antes de la puesta en marcha del sistema. Puedes explorar la gama completa de productos diseñados para la manipulación segura de moldes y encontrar el equipo adecuado para cada necesidad.
¿qué medidas de seguridad son esenciales al operar ambos sistemas juntos?
Al operar un volteador de moldes junto a una grúa aérea, las medidas de seguridad esenciales incluyen delimitar claramente la zona de operación, garantizar que el molde esté completamente amarrado en el volteador antes de soltar la grúa, y establecer protocolos de comunicación entre los operarios que controlan cada equipo. Ningún trabajador debe situarse bajo una carga suspendida en ningún momento.
La fase de transferencia entre la grúa y el volteador es el momento de mayor riesgo. Un molde de varias toneladas en movimiento no admite improvisación. Las buenas prácticas del sector recomiendan:
- Instalar topes físicos o sensores de posición en el volteador para confirmar que el molde está correctamente asentado antes de activar los amarres.
- Usar sistemas de enclavamiento que impidan el giro del volteador mientras la grúa siga conectada al molde.
- Establecer una zona de exclusión señalizada alrededor del volteador durante las operaciones de giro.
- Formar al personal en el procedimiento de emergencia en caso de fallo de sujeción o pérdida de energía.
- Revisar periódicamente el estado de eslingas, grilletes y sistemas de amarre del volteador, ya que el desgaste acumulado puede comprometer la seguridad.
Cuando ambos sistemas están integrados en una celda automatizada, los controles de seguridad deben estar interconectados: el PLC o sistema de control central debe gestionar los enclavamientos de forma automática, reduciendo la dependencia de la atención humana en cada paso del proceso.
¿cuándo conviene integrar el volteador de moldes en una celda de cambio rápido completa?
Integrar el volteador de moldes en una celda de cambio rápido completa conviene cuando el número de cambios de molde por semana es elevado, cuando los tiempos de mantenimiento impactan directamente en la disponibilidad de las máquinas, o cuando la planta busca estandarizar y documentar sus procesos de mold maintenance. A partir de tres o cuatro cambios semanales por máquina, la integración suele justificarse económicamente.
Una celda de cambio rápido completa combina el volteador con otros elementos como mesas de cambio de moldes, carros de transporte (mold carts), sistemas de acoplamiento rápido de fluidos y energía, y en muchos casos la propia grúa aérea o un sistema de guiado automatizado. El volteador ocupa un lugar central en esta celda porque es el equipo que permite completar el mantenimiento sin sacar el molde del flujo de trabajo.
Las señales que indican que ha llegado el momento de dar ese paso son:
- Los técnicos de mantenimiento pierden tiempo esperando la grúa para reposicionar moldes manualmente.
- Se producen incidentes o casi accidentes durante la manipulación manual de moldes pesados.
- La trazabilidad del mantenimiento es deficiente porque no existe un proceso estandarizado.
- La planta opera con filosofías de producción ajustada o lotes pequeños que exigen cambios frecuentes y rápidos.
En estos casos, el volteador no es un equipo aislado sino una pieza dentro de un sistema mayor que transforma el cambio de molde de una operación artesanal en un proceso industrial controlado.
Cómo EAS Change Systems ayuda con el mantenimiento y la manipulación de moldes
En EAS Change Systems llevamos más de cuatro décadas desarrollando soluciones para que los cambios de molde sean más rápidos, más seguros y más rentables. Cuando se trata de integrar un volteador de moldes con una grúa aérea y el resto de la celda de cambio, ofrecemos una respuesta completa que incluye:
- Rotadores e Inspection Units: equipos diseñados para girar moldes de forma controlada y segura, compatibles con diferentes capacidades de carga y dimensiones de molde.
- Mesas de inspección y mold carts: soluciones de transporte y posicionamiento que se integran con el volteador y la grúa para crear un flujo de trabajo continuo.
- Programa Tool Care: un servicio de asesoramiento en el que acompañamos a nuestros clientes para introducir los moldes en producción en las mejores condiciones técnicas posibles.
- Ingeniería de aplicación y gestión de proyectos: desde el análisis de necesidades hasta la instalación y puesta en marcha, gestionamos el proyecto completo para garantizar que todos los sistemas trabajen de forma coordinada.
- Cálculo de ROI: ayudamos a cuantificar el retorno de la inversión antes de tomar cualquier decisión, con datos reales del proceso del cliente.
Si estás evaluando cómo mejorar el mantenimiento de tus moldes o cómo integrar un volteador en tu celda de cambio rápido, contacta con nuestro equipo para recibir una consulta técnica personalizada sin compromiso.
